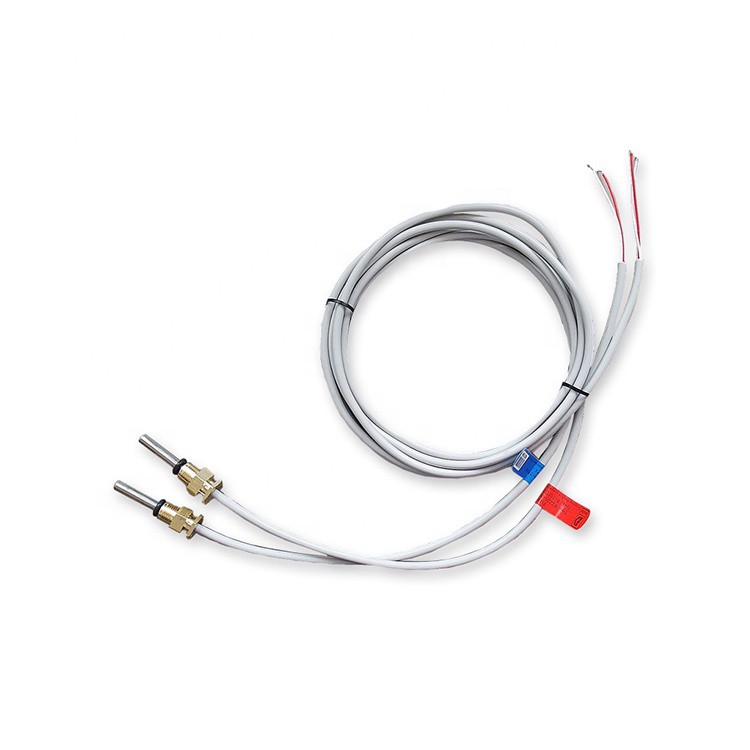

DS Type PT1000 -sensor

Kabel dwarsdoorsnede: 0. 22mm², 0. 34mm², 0. 50mm²
Kabelbeëindiging: afgesloten draden, terminale dop
Procesverbinding: pijpdraad, koper M10x1
Lengte van de kabel: 1500 mm (standaard), volgens de vraag van de klant
Fittinglengte: 45 tot 85 mm, 27,5 (45) mm zijn standaard

Productbeschrijving

De temperatuursensor van de warmtemeter is een van de belangrijkste componenten van de warmtemeter en wordt gebruikt om de temperatuurafwijking van water te meten voor en nadat deze door de kachel gaat. Deze temperatuurverandering is niet duidelijk, dus het heeft zeer beperkte vereisten voor het meten van nauwkeurigheid en thermische responstijd. Twee temperatuursensoren geïnstalleerd aan het begin en einde van de verwarming moeten voor elkaar worden gekalibreerd vóór de installatie, en hun relatieve fout moet minder zijn dan 0. 1 graad.

DS-type PT1000-sensor wordt gebruikt voor temperatuurmeting in het gesloten-lus buissysteem en moet worden geïnstalleerd in DN15, DN20, DN25-buissysteem. De temperatuursondes zijn beschikbaar gekoppeld en gekalibreerd. Het is meestal gebruikstype.

Technische datas

Sensorelement	PT100, PT500, PT1000
Nauwkeurigheid	Klasse A, Klasse B
RTD -sonde	Ø5, Ø6; SUS304
Verbindingskabel	PVC 85 graden, PUR 105 graden, siliconen 150 graden, PTFE 250 graden
	2- draad, 3- draad, 4- draad
	Draad -eind ferules
Kabel dwarsdoorsnede	{{{0}}. 22mm², 0. 34mm², 0,50 mm²
Kabelbeëindiging	Tin-vergulde draden, terminale dop
Procesverbinding	Pijpdraad, koper M10x1
Lengte van de kabel	1500 mm (standaard), volgens de vraag van de klant
Montage lengte	45 tot 85 mm, 27,5 (45) mm zijn standaard
Temperatuur	0 tot 150 graden
Temperatuurverschil	△ tmin minder dan of gelijk aan 3 graden
	Minder dan of gelijk aan 0. 1 graad binnen één paar
Isolatieweerstand	Groter dan of gelijk aan 100 mΩ onder normale toestand
Beschermingsklasse	IP54
Omgevingscondities	0 tot 70 graden

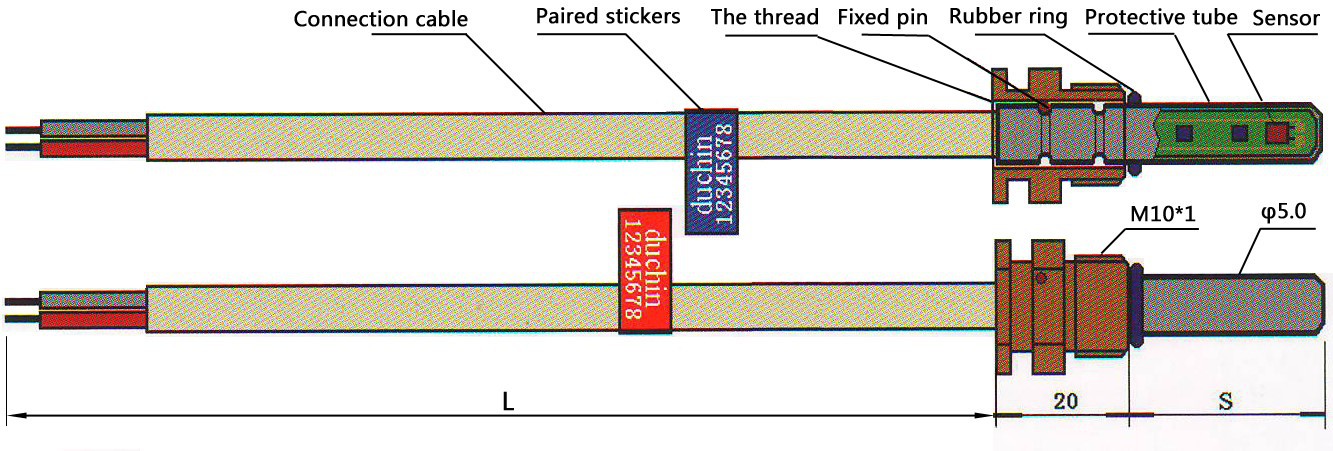

Duchin ontwierp en vervaardigde een productielijn van een warmtetemperatuursensor onafhankelijk in 2 {0 10, met een jaarlijks productievolume van 500, 000 paren. De temperatuursensor van de warmtemeter bestaat uit vijf componenten: temperatuurdetectieelement, thermische geleider, beschermende mantel, montagedraad en looddraden. Over het algemeen maakt het gebruik van PT1000, tolerantieniveau B, koppelingsnauwkeurigheid van minder dan 0,06 graden. Het valt op met een hoge nauwkeurigheid, snelle thermische respons en stabiele prestaties.
