Specificaties

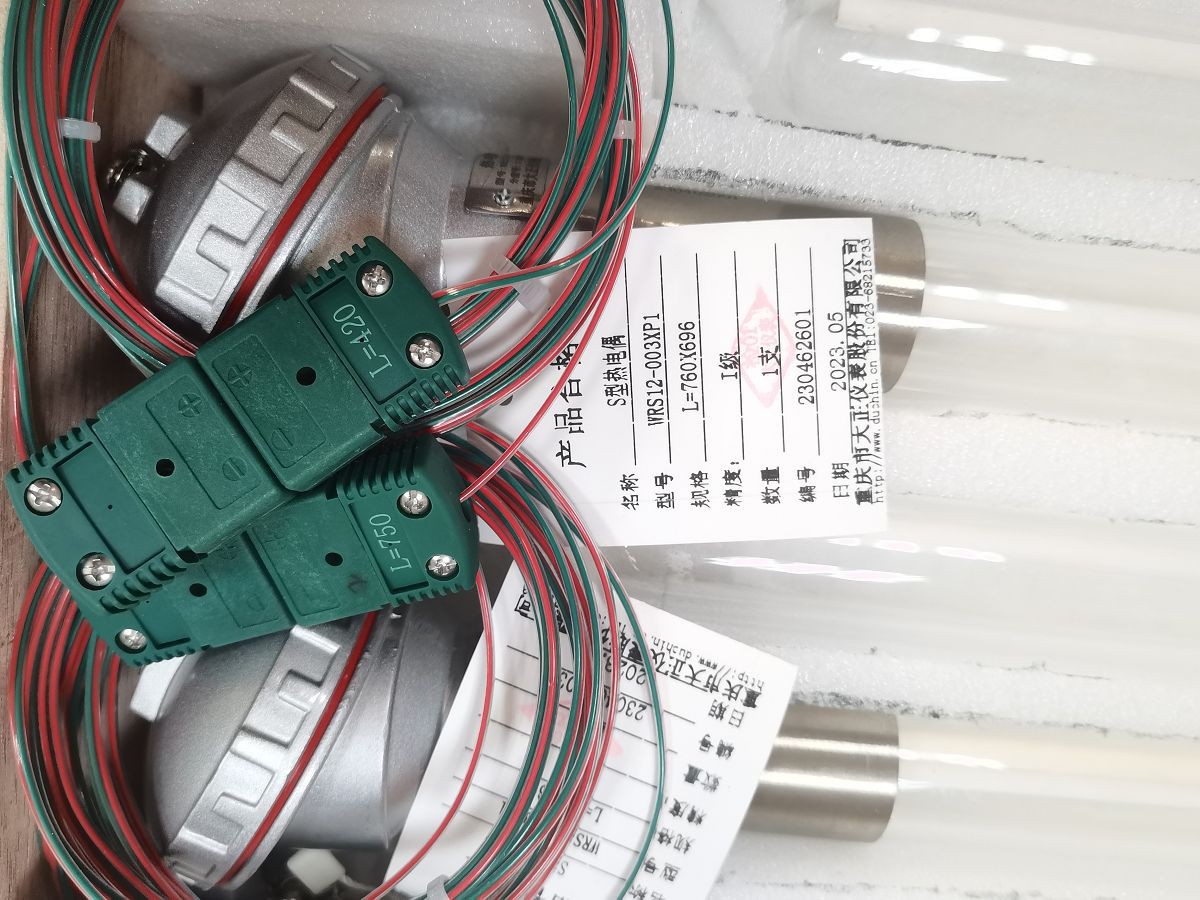

PtRh10-Pt S-thermokoppel

Water-bestendige kop; temperatuurzender is beschikbaar

Elektrische uitgang: M20X1.5, NPT1/2"

Draaddiameter: Φ0,5

Nauwkeurigheidsklasse: l,ll

Beschermingsklasse: IP65

Nominale druk: Normale druk

Productnaam	S-type thermokoppel
Thermo-element	Ptrh10-Pt
Type	Dubbelzijdig type
Cijfer	II klasse ±1,5C of 0,25%t
Temperatuur	1300 graden
Lengte	Geef L1 en L2 op
Diameter	Geef buitendiameter op

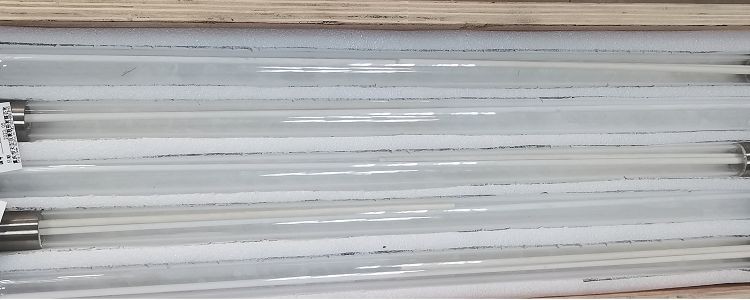

Buis	99% Al2O3 buis; Kwartsbuis

Het is geschikt voor oxidatie en inerte atmosfeer, kan ook op korte termijn in vacuüm worden gebruikt, maar is niet van toepassing op een reducerende atmosfeer of een metalen of niet-metalen stoomatmosfeer.

Het is geschikt voor situaties met hoge temperaturen en wordt veel gebruikt voor het testen van de temperatuur in glas, vacuümovens, poedermetallurgie, smeltovens en industriële productieprocessen zoals zoutbadovens.

S-type thermokoppelgeleidercombinaties en kenmerken

Type	Thermo-element	Temperatuurbereik graad	Functie Kenmerken
			Voordelen	Nadelen
S	Ptrh10-Pt	0~1600	Geschikt voor oxidatieatmosfeer. Hoge precisie, stabiliteit wordt niet beïnvloed door het gebruik van tijd. Met oxidatieweerstand, chemische corrosieweerstand, kan worden gebruikt als standaard thermokoppel.	Niet geschikt voor het verminderen van de atmosfeer (vooral H2, metaaldamp) en vacuümomgeving, hoge kosten.
R	Ptrh13-Pt	0~1600
B	Ptrh30-Ptrh6	600~1700	Geschikt voor meer dan 1000 graden, met kleine thermo-elektrische, oxidatieweerstand en chemische corrosieweerstand	Kan niet worden gebruikt onder 600 graden, lage gevoeligheid.

S-type thermokoppel foutlimiet

	Thermo-element	Type	Foutgrenzen (± graad)/effectief temperatuurbereik (graad)
			1 klas	2 klasse	3 klasse
Nobel Metaal TC	Ptrh10-Pt	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1,5 of 0,25%t/0~1600	--
	Ptrh13-Pt	R
	Ptrh30-Ptrh6	B	--	1,5 of 0,25%t/600~1700	4,0 of 0,5%t/600~1700
