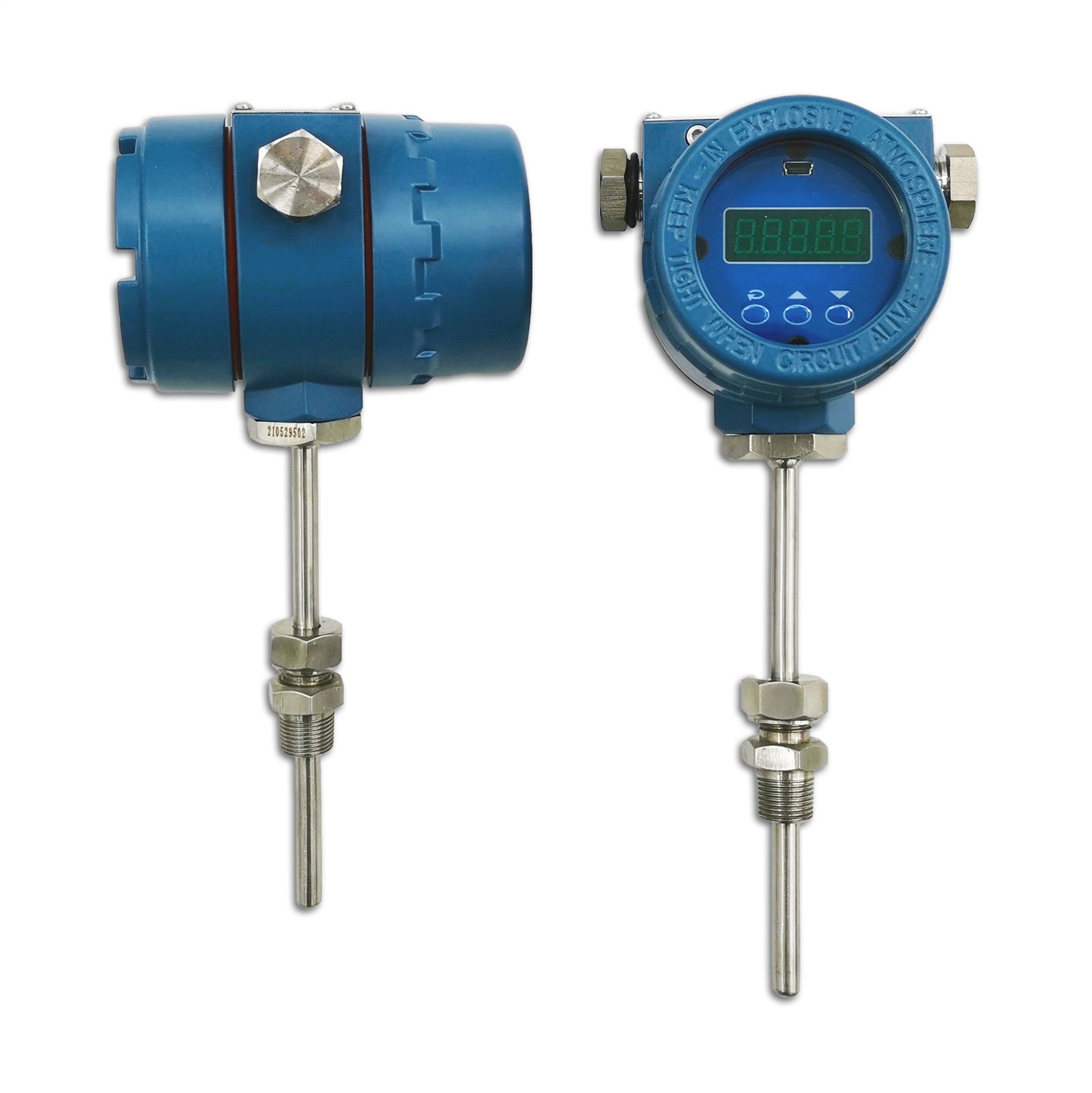

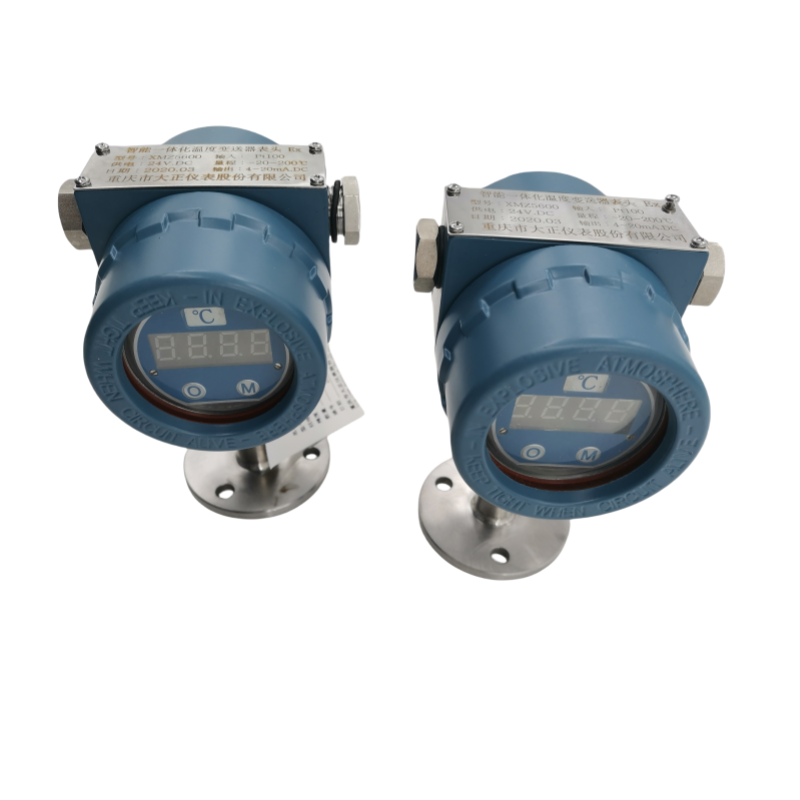

Explosieveilige RTD-thermometer met digitaal display

Industriële explosieveilige digitale display-temperatuursensor wordt meestal gebruikt in combinatie met weergave-instrumenten, opname-instrumenten, elektronische computers, enz., met een uitgangsvermogen van 4-20 mA, om direct de temperatuur van vloeibare, damp- en gasvormige media te meten en vaste oppervlakken in het bereik van 0 graad -500 graad van explosieve stoffen zoals koolstofhoudende chloorverbindingen aanwezig op de productielocatie.

Producten Beschrijving

De industriële explosieveilige temperatuursensor voor digitale displays is een uniform 4~20mA-signaal; Het kan worden gebruikt in combinatie met microcomputersystemen of andere conventionele instrumenten. Het kan ook worden gemaakt tot een explosiebestendig of brandveilig meetinstrument met temperatuurtransmitter volgens gebruikersvereisten, ook wel bekend als geïntegreerde explosieveilige thermische weerstand. Geïntegreerde explosieveilige thermische weerstand verwijst naar de geïnstalleerde versterkingszendermodule (dwz temperatuurtransmitter) in de waterdichte of drukvaste aansluitdoos met thermische weerstand, verbonden met de sensor om een integratie te vormen, voert een standaard 4-20mA-stroomsignaal uit of kan ook een 0-5V- of 1-5V-spanningssignaal uitvoeren.

Technische en prestatie-eigenschappen

Belangrijkste technische parameters:

1. Uitgangssignaal: 4-20 mA, belastingsweerstand 250, weerstand transmissiekabel 100 Ω

2. Uitvoermethode: 2-bedradingssysteem

3. Nauwkeurigheidsklasse: nauwkeurigheidsklasse temperatuurtransmitter: 0.1 0.2 0.5, nauwkeurigheidsklasse weergave: analoge indicatieklasse 2,5; Digitaal display 0.5 niveaus.

4.A voeding: 24V.DC±10c/o

5. Beschermingsniveau: IP65

6. Explosieveilige kwaliteit: drukvast type: dII.BT4 dII.CT5 dII.CT6, intrinsiek veilig type: iaII.CT6

7. Randweerstand: De randweerstand tussen de uitgangsterminal van het instrument en de schaal mag niet minder zijn dan 50MΩ

Thermische responstijd: wanneer de temperatuur stapsgewijs verandert, de tijd die nodig is voordat het huidige uitgangssignaal van het instrument verandert naar 50% van de stapverandering, meestal uitgedrukt als t0.5, wanneer de de stapresponsstabiliteitstijd van de temperatuurzender is niet meer dan een vijfde van de thermische responsstabiliteitstijd van het thermokoppel (weerstand) t0.5, de thermische responstijd van het thermokoppel (weerstand) wordt gebruikt als de thermische responstijd van het instrument; Wanneer de thermische responsstabiliteitstijd van de temperatuurzender minder dan de helft bedraagt van de thermische responsstabiliteitstijd van het thermokoppel (weerstand) t0,5, wordt de thermische responstijd van de temperatuurtransmitter gebruikt als de thermische responstijd van het instrument.

8. Basisfout: de basisfout van het instrument mag de synthesefout van het thermokoppel (weerstand) en de basisfout van de temperatuurtransmitter niet overschrijden.

Normen voor productimplementatie

IEC584

IEC751

IEC1515

JB/T5518-1991

JB/T7391-1994
