Producten Beschrijving

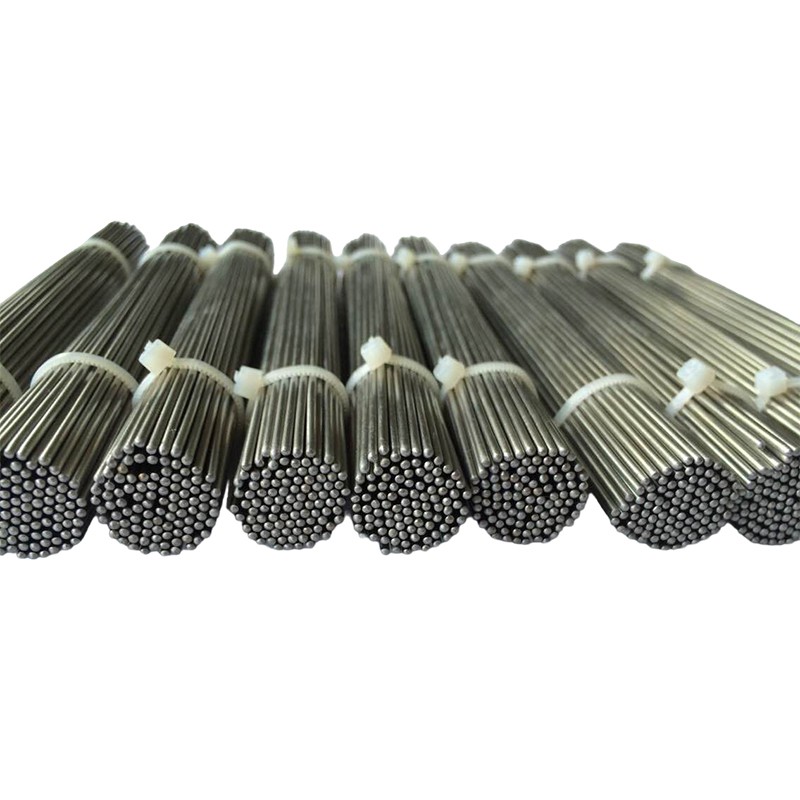

MI-thermokoppel wordt een niet--verwijderbare flexibele entiteit met een kleine-diameter door herhaaldelijk trekken en krimpen. Knip de MIMS-kabel op de gewenste lengte, maak een hot-end en bedradingsterminal en monteer de benodigde montagebeugel en bedradingscomponenten om een MIMS-thermokoppel te worden. De producten omvatten het standaardtype, het type verbindingsmetalen huls en worden gebruikt-voor-montage-als-kerntype, enz.

I. Kernparameters

Parametercategorie	Specifieke specificaties / parameterwaarden
Typ codes	K, N, E, J, T
MIMS-mantelmaterialen	Roestvrij staal, hitte-bestendig staal, hoge- temperatuurlegering, corrosie-bestendige legering, enz.
MIMS-kabeldiameters	φ1, 2, 3, 4, 5, 6, 8, 10 (voor thermokoppel)
Lengte	Minimaal niet minder dan 50 mm
Bedradingsmethoden	Eenvoudig type, stekkertype, waterdicht type, explosie-bestendig type, enz.
Installatiemethoden	Geen, installatie met schroefdraad, flensinstallatie, etc.
Thermische responstijd	τ0,5 Minder dan of gelijk aan 30s (gemeenschappelijk bereik); hoe kleiner de manteldiameter, hoe korter de responstijd
Thermokoppel temperatuurbereiken	K-type: -40 ~ 1200 graden; N-type: -40 ~ 1250 graden; E-type: -40 ~ 900 graden; J-type: -40 ~ 750 graden; T-type: -40 ~ 350 graden

II. Producteigenschappen

Geïntegreerde en flexibele structuur: Gevormd tot een niet--verwijderbare flexibele entiteit met een kleine-diameter door herhaaldelijk trekken en krimpen. De MIMS-structuur is gemakkelijk te buigen en te gebruiken en kan niet worden gedemonteerd.

Snelle thermische respons: De thermische responstijd is positief gecorreleerd met de manteldiameter; het algemene bereik van τ0,5 Minder dan of gelijk aan 30s kan voldoen aan de behoeften van de meeste dynamische temperatuurmetingsscenario's.

Diverse typevoordelen: Verschillende typecodes (K, N, E, J, T) hebben hun eigen kenmerken. Het K-type heeft bijvoorbeeld een goede lineariteit en stabiliteit, het N-type is stabieler bij hoge temperaturen, het E-type heeft een hoog thermo-elektrisch vermogen en de J- en T-typen zijn toepasbaar voor het reduceren van atmosferen.

Veelzijdige toepassing: Kan in de meeste gevallen montagethermokoppels vervangen, en kan ook worden gebruikt als kernthermokoppeldraad voor montagetype om de duurzaamheid te verbeteren; MIMS-kabel is geschikt voor massaproductie.

Brede materiaalcompatibiliteit: MIMS-mantel is verkrijgbaar in roestvrij staal, hitte-bestendig staal, hoge- temperatuurlegeringen en andere materialen, die zich kunnen aanpassen aan verschillende industriële omgevingsvereisten.

III. Gerelateerde componentspecificaties

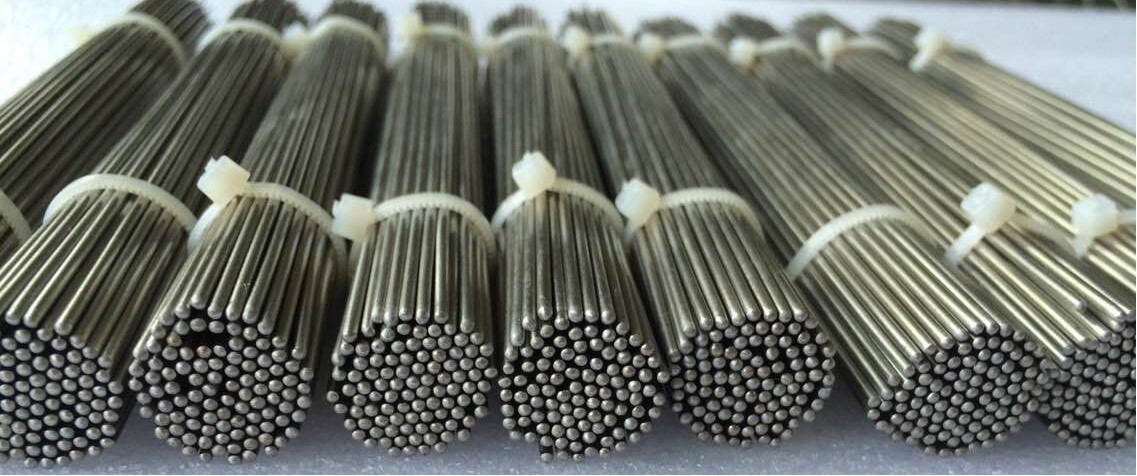

MIMS-kabel:

Diameters: φ1mm, φ2mm, φ3mm, φ4mm, φ5mm, φ6mm, φ8mm, φ10mm voor thermokoppeltoepassingen.

Materialen: roestvrij staal, hitte-bestendig staal, hoge- temperatuurlegering, corrosie- bestendige legering, enz., met goede hoge- temperatuurbestendigheid en corrosieweerstand.

Verwerking: Gevormd door herhaaldelijk trekken en krimpen, geïntegreerde structuur zonder demontage.

Thermokoppelkern:

Type-aanpassing: komt overeen met K (NiCr10-NiSi3), N (NiCrSi-NiSiMg), E (NiCr-Constantaan), J (Fe-Constantaan), T (Koper-Constantaan) thermo-elementen, waardoor een stabiele thermo-elektrische signaaluitvoer wordt gegarandeerd.

Accessoires:

Bedradingscomponenten: eenvoudig type, stekkertype, waterdicht type, explosie-beveiligde bedradingsterminals, enz.

Montageonderdelen: montagebeugels met schroefdraad, flens en andere accessoires om aan verschillende installatiebehoeften te voldoen.

MIthermokoppel sondesGeleidercombinaties en kenmerken

Type	Thermo-element	Temperatuurbereik graad	Functie Kenmerken
Type	Thermo-element	Temperatuurbereik graad	Voordelen	Nadelen
K	NiCr10-NiSi3	-40~1200	Met goede thermo-elektrische EMF-lineariteit, goede stabiliteit en goede oxidatieweerstand. Het is het meest gebruikte thermokoppel.	Niet geschikt voor het reduceren van atmosfeer.
N	NiCrSi-NiSiMg	-40~1250	Met alle voordelen als thermokoppel van het K-type, meer stabiliteit in omgevingen met hoge temperaturen.	Niet geschikt voor het reduceren van atmosfeer.
E	NiCr-Constantaan	-40~900	Hoogste thermo-elektrische output van alle thermokoppels, de gevoeligheid is hoog.	Niet geschikt voor het reduceren van de atmosfeer, lage thermische geleidbaarheid.
J	Fe- Constantan	-40~750	Kan worden gebruikt in een reducerende atmosfeer, thermo-elektrisch is hoger dan thermokoppel van het K-type.	IJzer roest gemakkelijk, thermo-elektrische drift gemakkelijk.
T	Koper- Constantaan	-40~350	Kan worden gebruikt om de atmosfeer te verminderen, met goede thermo-elektrische EMF-lineair en stabiliteit.	De gebruikstemperatuur is niet hoog, het positieve koper is gemakkelijk te oxideren.

IV. Toepassingsscenario's

MI-thermokoppels worden veel gebruikt in verschillende industriële scenario's voor temperatuurmeting vanwege hun flexibele structuur en uiteenlopende prestaties, waaronder voornamelijk:

Auto-industrie: bewaking van de motortemperatuur, thermische beheersystemen voor de accu (bediend door BYD Auto en andere ondernemingen).

Lucht- en ruimtevaart: testkamers, temperatuurmeting van vliegtuigmotoronderdelen (geleverd aan AVIC Industry, AECC, China Aerospace).

Petrochemische industrie: temperatuurbewaking van pijpleidingen en reactoren in corrosieve omgevingen met hoge- temperaturen.

Energieopwekkingsindustrie: temperatuurmeting van ketels, turbines en transformatoren in energiecentrales.

Metallurgische en bouwmaterialenindustrie: temperatuurdetectie in smeltovens, cementovens en andere apparatuur voor hoge- temperaturen.

Onderzoeks- en onderwijsinstellingen: laboratoriumtemperatuurmetingen aan de Tsinghua Universiteit, de Nationale Universiteit voor Defensietechnologie en andere instellingen.

V. Productvoordelen

Flexibel en eenvoudig te installeren: de MIMS-structuur is eenvoudig te buigen en ondersteunt meerdere installatiemethoden, zoals installatie met schroefdraad en flens, wat geschikt is voor complexe installatieruimtes.

Stabiele prestaties: Voldoet aan internationale normen, met goede thermo-elektrische EMF-lineariteit en stabiliteit (het K-type heeft bijvoorbeeld een uitstekende oxidatieweerstand, het N-type is stabieler bij hoge temperaturen).

Sterk aanpassingsvermogen: er kunnen verschillende mantelmaterialen en typecodes worden geselecteerd om zich aan te passen aan een reducerende atmosfeer, een oxidatieomgeving met hoge- temperaturen, een corrosieve omgeving en andere verschillende werkomstandigheden.

Hoge kosten-Effectiviteit: MIMS-kabel is geschikt voor massaproductie, wat de productiekosten verlaagt; het kan in de meeste gevallen montagethermokoppels vervangen, waardoor de kosten van montage op maat worden bespaard.

Betrouwbare kwaliteitsborging: de fabrikant beschikt over een SIL 2-certificering voor functionele veiligheid, een ISO 14001-certificering voor het milieumanagementsysteem en een explosie-certificering, met strikte producttests en een stabiele kwaliteit.

VI. Veelgestelde vragen (FAQ's)

Vraag: Welke factoren beïnvloeden de thermische responstijd van MI-thermokoppels?

A: De thermische responstijd wordt voornamelijk beïnvloed door de manteldiameter van de MIMS-kabel. Hoe kleiner de manteldiameter, hoe korter de thermische responstijd. Daarnaast zal het materiaal van de mantel en het gemeten medium ook een kleine invloed hebben op de reactiesnelheid.

Vraag: Hoe selecteer ik de juiste typecode van het MI-thermokoppel?

A: Voor algemene oxidatieomgevingen met hoge- temperaturen (-40~1200 graden), heeft het K-type de voorkeur vanwege de brede toepassing en goede stabiliteit; voor hogere temperatuurstabiliteitsvereisten (-40 ~ 1250 graden) wordt het N-type geselecteerd; voor scenario's die een hoog thermo-elektrisch vermogen vereisen (-40 ~ 900 graden), is het E-type geschikt; J-type (-40 ~ 750 graden) en T-type (-40 ~ 350 graden) zijn van toepassing op het reduceren van de atmosfeer, en het T-type heeft een betere lineariteit voor metingen bij lage temperaturen.

Vraag: Kunnen MI-thermokoppels worden gedemonteerd voor onderhoud?

A: Nee. MI-thermokoppels worden gevormd tot een niet-verwijderbare flexibele entiteit door herhaaldelijk trekken en krimpen. Als het beschadigd is, moet het hele product worden vervangen in plaats van de interne componenten te demonteren en te repareren.

Vraag: Waar moet op worden gelet bij het selecteren van MIMS-mantelmaterialen?

A: Voor gewone industriële omgevingen kan een roestvrijstalen mantel worden geselecteerd; voor werkomstandigheden bij hoge- temperaturen boven 800 graden is hitte-bestendig staal of een hoge- temperatuurlegering nodig; voor corrosieve omgevingen zoals chemische fabrieken moet een corrosiebestendige-huls van een legering worden gebruikt om de levensduur van het product te garanderen.

Vraag:Is het MI-thermokoppel compatibel met het bestaande industriële temperatuurmeetsysteem?

EEN: Ja. MI-thermokoppels ondersteunen eenvoudige typen, stekkertypen, waterdichte typen en andere bedradingsmethoden, die naadloos kunnen worden geïntegreerd met gewone industriële temperatuurregelaars, PLC- en DCS-systemen, zonder grote wijzigingen aan het bestaande systeem.
