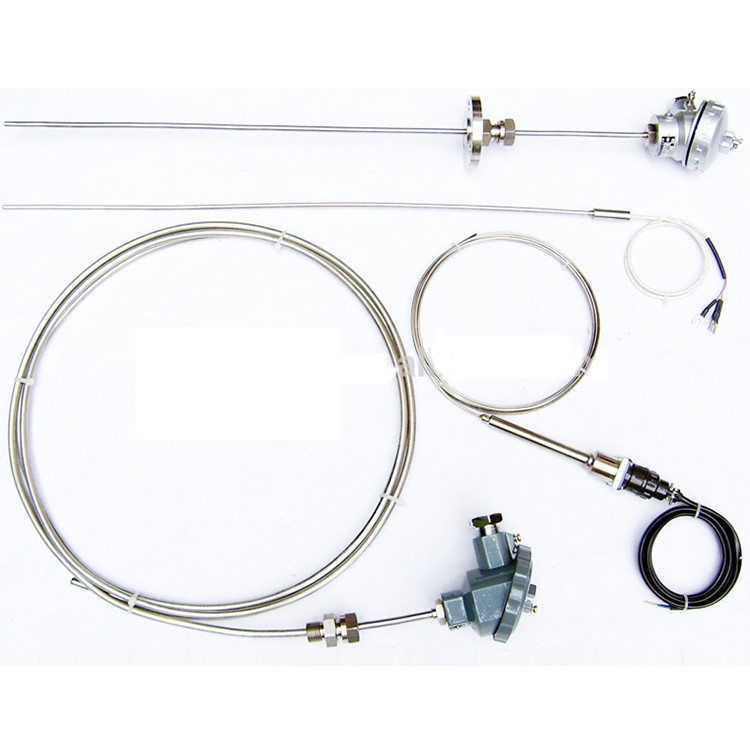

Mineraal geïsoleerd thermokoppel

Type codes: K, N, E, J, T.
MIMS-schede Materialen: roestvrij staal, warmtebestendig staal, legering van hoge temperatuur, corrosiebestendige legering, enz.
MIMS -kabeldiameters: voor thermokoppel, φ1, 2, 3, 4, 5, 6, 8, 10.
Lengte: minimaal niet minder dan 50 mm.
Bedradingsmethoden: Eenvoudig type, plugtype, waterdicht type, explosiebestendig type, etc.

Productenbeschrijving

Mineraal geïsoleerd thermokoppel wordt een niet-removeerbare flexibele entiteit met kleine diameter door herhaalde tekening en krimp. De compacte entiteit wordt 'MIMS -thermokoppelkabel' genoemd. Deze uitvinding is een belangrijke technologische doorbraak op het gebied van industriële temperatuurmeting. Snijd de MIMS -kabel in de vereiste lengte, maak een heet uiteinde en bedradingsterminal en monteer de benodigde montagebeugel en bedradingscomponenten om een MIMS -thermokoppel te worden. De producten omvatten het standaardtype, type metalen mouwtype en gebruikte type-as-als-kerntype, enz.

Type codes: K, N, E, J, T.

MIMS -schede materialen:Roestvrij staal, warmtebestendig staal, legering van hoge temperatuur, corrosiebestendige legering, enz.

MIMS -kabeldiameters:Voor thermokoppel, φ1, 2, 3, 4, 5, 6, 8, 10.

Lengte: minimaal niet minder dan 50 mm.

Bedradingsmethoden:Eenvoudig type, plugtype, waterdicht type, explosiebestendig type, etc.

Installatiemethoden:Geen, in de schroefdraadinstallatie, flensinstallatie, enz.

Thermische responstijd:Hoe minder de schede diameter, hoe korter de thermische responstijd. τ 0. 5 minder dan of gelijk aan 30s is een gemeenschappelijk bereik.

Relatief gemak:MIMS -structuur, niet in staat om te worden gedemonteerd, gemakkelijk gebogen, gemakkelijk te gebruiken. MIMS -thermokoppels kunnen de rol van assemblage -thermokoppels bij de meeste gelegenheden innemen en kan zelfs worden behandeld als de kern thermokoppel draad voor het assemblagetype voor verder uithoudingsvermogen. MIMS -kabel is geschikt voor massaproductie.

Mineral geïsoleerde thermokoppel limiet van fouten

Thermo-element	Type	Limieten van fouten (± graad)/effectief temperatuurbereik (graad)
Thermo-element	Type	1 klas	2 Klasse	3 Klasse
Nicr 10- nisi3	K	1.5 of 0. 4%t/-40 ~ 1000	2.5 of 0. 75%t/-40 ~ 1200	2.5 of 1,5%t/-40 ~ 200
Nicrsi-nisimg	N	1.5 of 0. 4%t/-40 ~ 1000	2.5 of 0. 75%t/-40 ~ 1200	2.5 of 1,5%t/-40 ~ 200
Nicr-Constantan	E	1.5 of 0. 4%t/-40 ~ 800	2.5 of 0. 75%t/-40 ~ 900	2.5 of 1,5%t/-40 ~ 200
Fe- Constantaan	J	1.5 of 0. 4%t/-40 ~ 750	2.5 of 0. 75%t/-40 ~ 750	--
Koper- Constantan	T	{{{0}}}. 5 of 0,4%t/-40 ~ 350	1. 0 of 0. 75%t/-40 ~ 350	1. 0 of 1,5%t/-200 ~ 40
