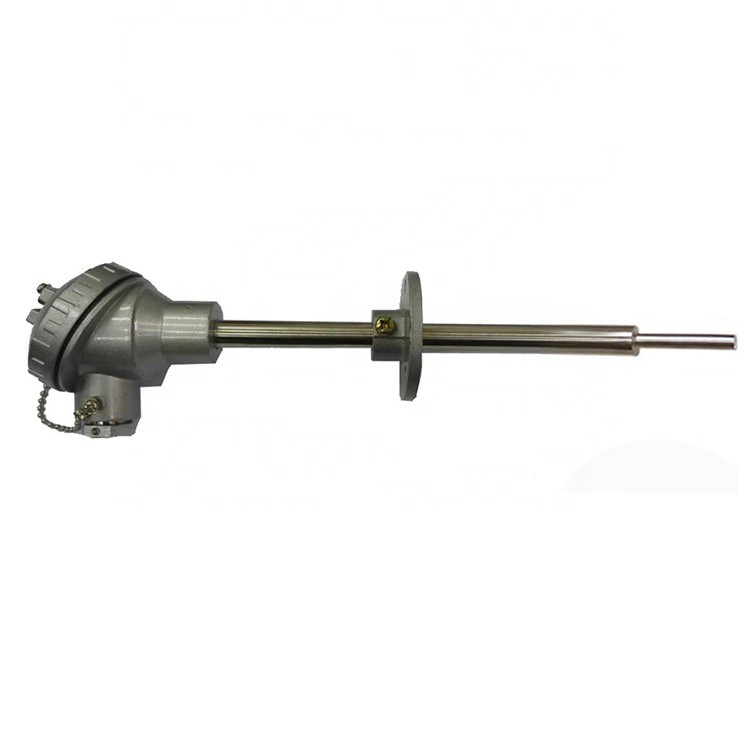

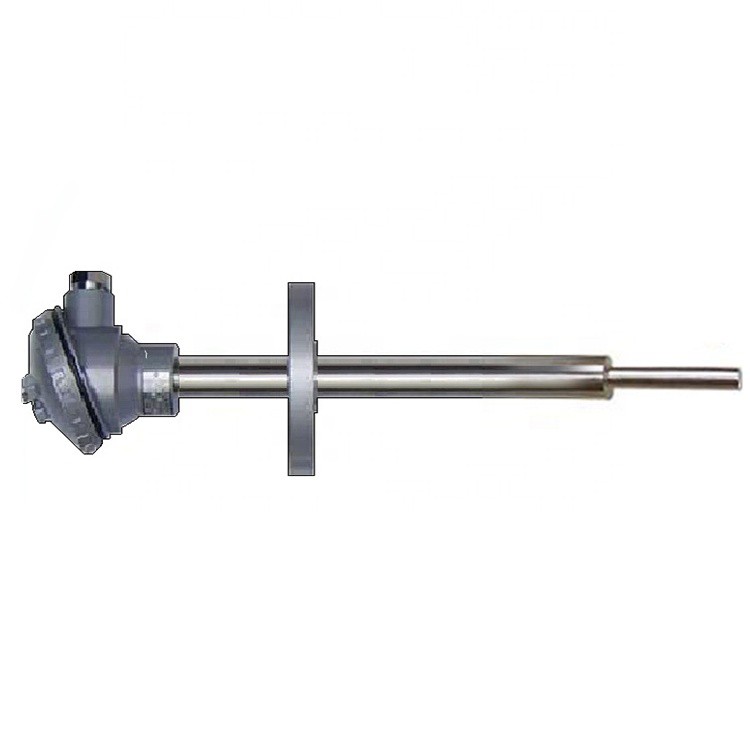

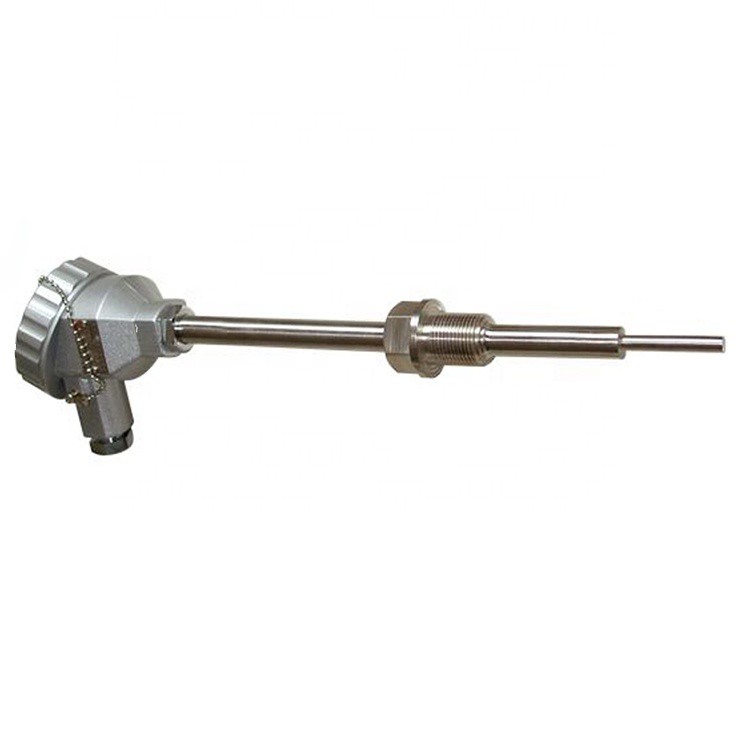

Thermokoppel met variabele diameter

Thermokoppel met variabele diameter is een structureel verbeteringsproduct ontwikkeld op basis van conventioneel assemblagethermokoppel positief, waarbij de methode wordt gebruikt om een kleine beschermende buis in het meeteindgedeelte van het product te lassen (doorgaans 50 mm), en de diameter van het meeteindgedeelte te verkleinen tot $8-12 miljoen, om de tekortkomingen van de trage thermische responstijd van conventionele geassembleerde producten te overwinnen.

Producten Beschrijving

Het reducer-thermokoppel bestaat uit vier delen: beschermhoes van de reducer, thermokoppelkern (kan een geassembleerde kern of gepantserde kern zijn), installatiebevestiging en bedradingsapparaat.

Technische eigenschappen

Thermokoppel met variabele diameter heeft alle kenmerken van conventionele assemblageproducten, in lijn met de drie industrienormen voor het assembleren van thermokoppels, het lost tot op zekere hoogte de langzame thermische responstijd van conventionele assemblageproducten en het gebrek aan installatiesterkte van conventionele gepantserde producten op, en heeft een breed scala aan toepassingen op het gebied van midden- en lage temperaturen. In het bijzonder kan het gebruik van gepantserde thermokoppels als kern van geprefabriceerde producten de laatste jaren ook worden gebruikt als kern van thermokoppels met variabele diameter, zodat thermokoppels met variabele diameter op grotere schaal worden gebruikt.

Thermokoppelsondes met schroefdraadGeleidercombinaties en kenmerken

Type	Thermo-element	Temperatuurbereik graad	Functie Kenmerken
Type	Thermo-element	Temperatuurbereik graad	Voordelen	Nadelen
K	NiCr10-NiSi3	-40~1200	Met goede thermo-elektrische EMF-lineariteit, goede stabiliteit en goede oxidatieweerstand. Het is het meest gebruikte thermokoppel.	Niet geschikt voor het reduceren van atmosfeer.
N	NiCrSi-NiSiMg	-40~1250	Met alle voordelen als thermokoppel van het K-type, meer stabiliteit in omgevingen met hoge temperaturen.	Niet geschikt voor het reduceren van atmosfeer.
E	NiCr-Constantaan	-40~900	Hoogste thermo-elektrische output van alle thermokoppels, de gevoeligheid is hoog.	Niet geschikt voor het reduceren van de atmosfeer, lage thermische geleidbaarheid.
J	Fe-Constantan	-40~750	Kan worden gebruikt in het reduceren van de atmosfeer, thermo-elektrisch is hoger dan thermokoppel van het K-type.	IJzer roest gemakkelijk, thermo-elektrische drift gemakkelijk.
T	Koper-Constantaan	-40~350	Kan worden gebruikt bij het reduceren van de atmosfeer, met goede thermo-elektrische EMF-lineair en stabiliteit.	De gebruikstemperatuur is niet hoog, het positieve koper is gemakkelijk te oxideren.

Thermokoppelsondes met schroefdraad Foutlimiet

Thermo-element	Type	Foutgrenzen (± graad)/effectief temperatuurbereik (graad)
Thermo-element	Type	Ik geef les	II-klasse	III-klasse
NiCr10-NiSi3	K	1,5 of 0,4%t/-40~1000	2,5 of 0,75%t/-40~1200	2,5 of 1,5%t/-40~200
NiCrSi-NiSiMg	N	1,5 of 0,4%t/-40~1000	2,5 of 0,75%t/-40~1200	2,5 of 1,5%t/-40~200
NiCr-Constantaan	E	1,5 of 0,4%t/-40~800	2,5 of 0,75%t/-40~900	2,5 of 1,5%t/-40~200
Fe-Constantan	J	1,5 of 0,4%t/-40~750	2,5 of 0,75%t/-40~750	--
Koper-Constantaan	T	{{0}},5 of 0,4%t/-40~350	1.0 of 0,75%t/-40~350	1.0 of 1,5%t/-200~40
