De temperatuursensor van de warmtemeter is een van de belangrijkste componenten van de warmtemeter en wordt gebruikt om de temperatuurafwijking van water te meten voordat en nadat het door de verwarming stroomt. Deze temperatuurverandering is niet voor de hand liggend en stelt daarom zeer beperkte eisen aan de meetnauwkeurigheid en thermische responstijd. Twee temperatuursensoren die aan het begin en het einde van de verwarming zijn geïnstalleerd, moeten vóór installatie op elkaar worden gekalibreerd en hun relatieve fout moet minder dan 0,1 graad zijn.

technische gegevens

Sensorelement (Heraeus): Pt100,PT500,Pt1000
Nauwkeurigheid: Klasse A, Klasse B
Draadmanieren: 2-draads, 3-draads, 4-draads
RTD-sonde: Ø6;SUS304
Thermowell: Ø8;SUS304
De structuur: aansluitdoos 200 graden; kabelgeleiders 150 graden

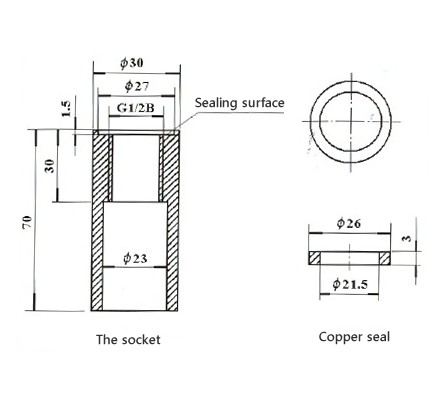

Procesaansluiting: G1/2B

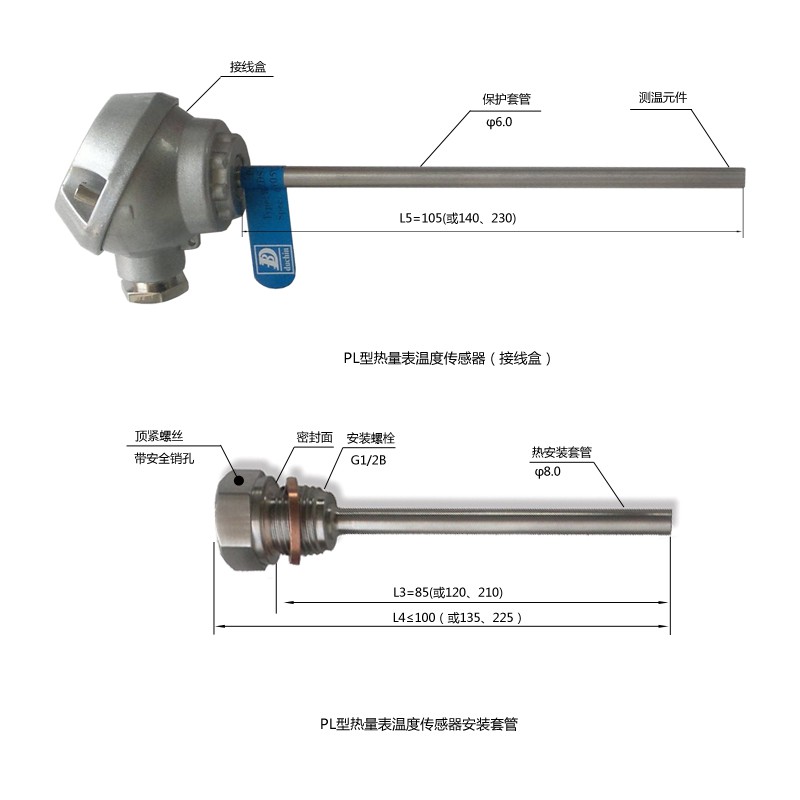

Montagelengte: 85 (105), 120 (140), 210 (230) mm is standaard
Draad: PVC 85 graden, PUR 105 graden, Siliconen 150 graden, PTFE 250 graden
Adereindhulzen
Kabelafsluiting: vertinde- draden,aansluitkapje
Kabellengte: 1500 mm (standaard), volgens de vraag van de klant (stappen van 500 mm)
Temperatuurverschil: Tmin Minder dan of gelijk aan 3 graden
Minder dan of gelijk aan 0,1 graad binnen één paar
Isolatieweerstand: groter dan of gelijk aan 100MΩ onder normale omstandigheden
Beschermingsklasse: IP54
Omgevingsomstandigheden: 0 tot 70 graden

Ons bedrijf heeft in 2010 onafhankelijk een productielijn voor temperatuursensoren voor warmtemeters ontworpen en geproduceerd, met een jaarlijks productievolume van 500.000 paar. De temperatuursensor van de warmtemeter bestaat uit vijf componenten: temperatuursensorelement, thermische geleider, beschermhuls, montageschroefdraad en aansluitdraden. Het gebruikt over het algemeen Pt1000, tolerantieniveau B, koppelingsnauwkeurigheid minder dan 0,06 graden. Het onderscheidt zich door een hoge nauwkeurigheid, snelle thermische respons en stabiele prestaties.

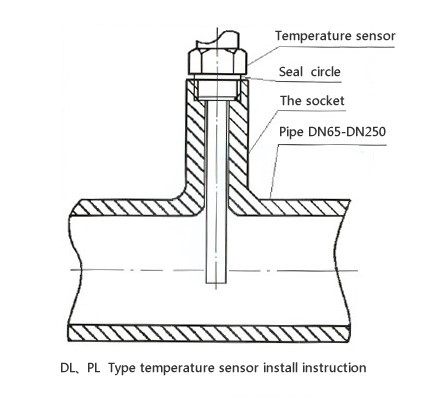

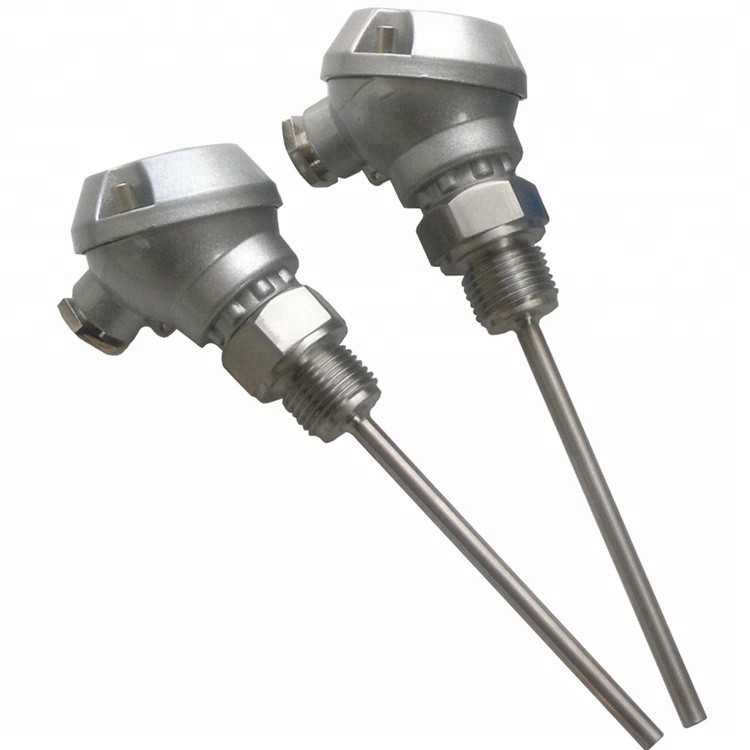

PL type pt1000 rtd: Geschikt voor gebruik in de hoofdwarmwaterleiding van gemeenschappen. De warmtemeter wordt geleverd met een beschermbuis uitgerust met G1/2 vaste schroefdraad, dus als het tijd is om te vervangen, hoeft de gebruiker alleen de binnentemperatuursensor los te maken en naar buiten te schuiven om deze te vervangen. Het is niet nodig om de hoofdleiding af te tappen. Het is geschikt voor DN65~DN250 warmwaterleidingen.
