Platina rhodium thermokoppel, ook bekend als edelmetaalthermokoppel op hoge temperatuur, platina rhodium heeft het s-type (ptrh 10-pt), B-type (ptrh 30-ptrh 6) en R-type (ptrh13- pt) ze worden gebruikt als temperatuurmeetsensoren, meestal met temperatuurtransmitters, regelaars en weergave-instrumenten en ander ondersteunend gebruik, bestaande uit een procesbesturingssysteem. Het wordt gebruikt om de temperatuur van vloeistof-, stoom- en gasmedium en vast oppervlak direct te meten of te regelen in het bereik van 0-1700 graden in verschillende productieprocessen.
|

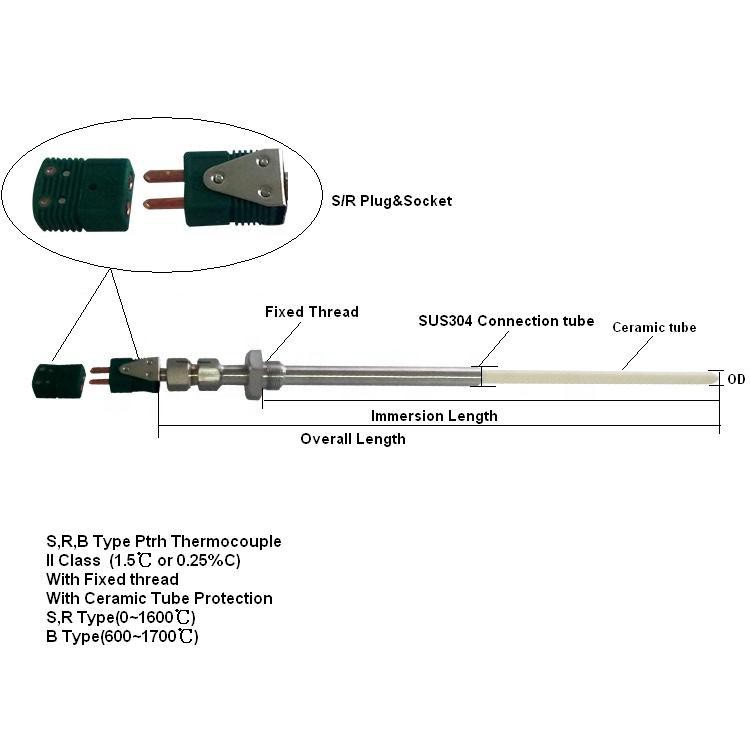

productnaam |
Thermokoppelsonde voor hoge temperaturen |
|
Thermo-element |
S-, R- of B-type |
|
Cijfer |
I- of II-klasse |
|
Verbinding |
Standaard connectoren |
|
Lengte |
Specificeer Totale lengte en Dompellengte |
|
Middellijn |
Geef buitendiameter op |
|
Buis |
99% Al2O3 |
|
Temperatuur |
600 ~ 1700 graden |
|
Patentontwerp |
Afneembare structuur, gemakkelijk te vervangen |
Technische eigenschappen
Platina-rhodium is een traditioneel temperatuurmeetelement, met stabiele thermo-elektrische prestaties, sterke oxidatieweerstand, gebruikstemperatuur op lange termijn van 1600 graden, gebruikstemperatuur op korte termijn van 1800 graden. De beschermhoes van 99 korund wordt buiten gebruikt en de zeer zuivere draad van platina-rhodiumlegering wordt binnen gebruikt, zodat de temperatuur hoog is, de temperatuurmeting nauwkeurig is en de precisie hoog is.
Als de gemeten temperatuur normaal is bij 1000 ~ 1300 graden, wordt aanbevolen om een enkel platina-rhodium thermokoppel (platina-rhodium 10-platina) te gebruiken, en als de gemeten temperatuur normaal is bij 1200 ~ 1600 graden, is dit het geval. aanbevolen om een dubbel platina-rhodium thermokoppel (platina-rhodium 30-platinum-rhodium 6) te gebruiken, zodat de levensduur van het platina-rhodium thermokoppel binnen het gebruikte temperatuurbereik kan worden gegarandeerd.
Combinaties en kenmerken van platina rhodium thermokoppelgeleiders
|
Type |
Thermo-element |
Temperatuurbereik graad |
Functie Kenmerken |
|
|
Voordelen |
Nadelen |
|||
|
S |
Ptrh10-Pt |
0~1600 |
Geschikt voor oxidatieatmosfeer. Hoge precisie, stabiliteit wordt niet beïnvloed door het gebruik van tijd. Met oxidatieweerstand, chemische corrosieweerstand, kan worden gebruikt als standaard thermokoppel. |
Niet geschikt voor het verminderen van de atmosfeer (vooral H2, metaaldamp) en vacuümomgeving, hoge kosten. |
|
R |
Ptrh13-Pt |
0~1600 |
||
|
B |
Ptrh30-Ptrh6 |
600~1700 |
Geschikt voor meer dan 1000 graden, met kleine thermo-elektrische, oxidatieweerstand en chemische corrosieweerstand |
Kan niet worden gebruikt onder 600 graden, lage gevoeligheid. |
Platina rhodium thermokoppel foutlimiet
|
|
Thermo-element |
Type |
Foutgrenzen (± graad)/effectief temperatuurbereik (graad) |
||
|
1 klas |
2 klasse |
3 klasse |
|||
|
Nobel Metaal TC |
Ptrh10-Pt |
S |
1.0/600~1100 1+0.003(t-1100)/1100~1600 |
1,5 of 0,25%t/0~1600 |
-- |
|
Ptrh13-Pt |
R |
||||
|
Ptrh30-Ptrh6 |
B |
-- |
1,5 of 0,25%t/600~1700 |
4.0 of 0,5%t/600~1700 |
|

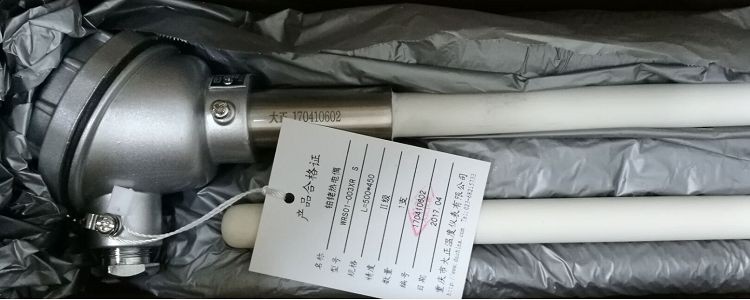

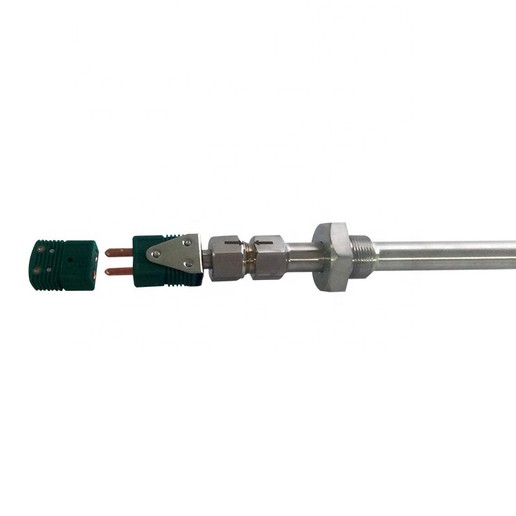

Productdetails
Schokbestendige verpakking
