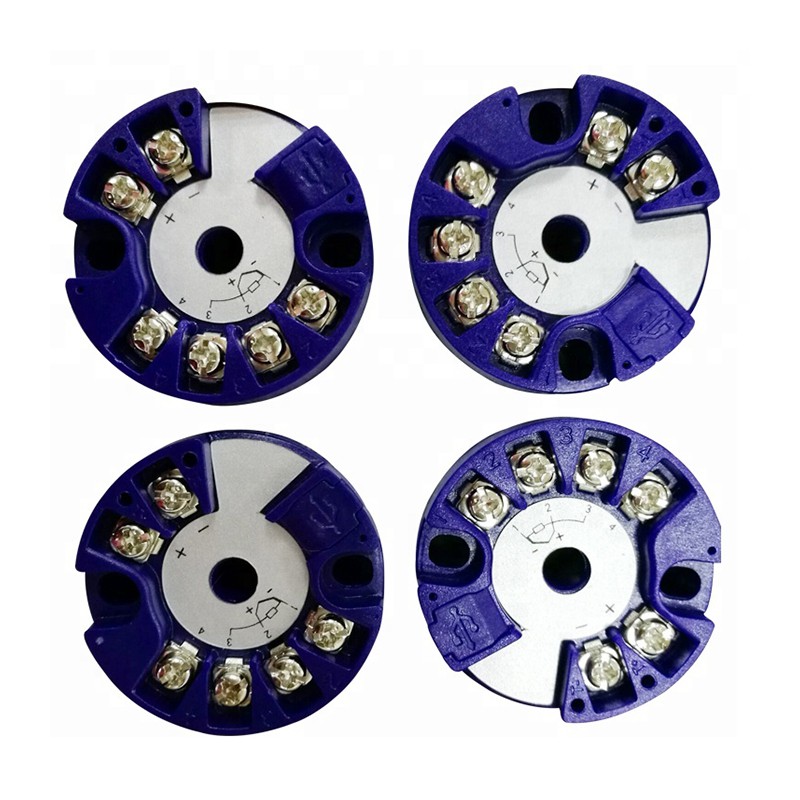

Hoofd gemonteerde temperatuurzender

Door de kop gemonteerde temperatuurzender converteert het temperatuursignaal (meestal een niet -lineair millivolt of weerstandssignaal) verzonden door de temperatuursensor in zijn veronderstelde temperatuurwaarde en de uitgangssignaalwaarde (meestal een standaardsignaal van een stroom van een stroom van 4 ~ 20 mA/dc of een spanning van 1 ~ 5V/dc, die in een lineafstand zijn met de werkelijke temperatuur).

Productenbeschrijving

Door de kop gemonteerde temperatuurzender, door ingangssignaal, is verdeeld in de thermokoppel- en RTD -temperatuurzender. Door de toepassing is deze verdeeld in de geïntegreerde temperatuurzender met de temperatuursensorstructuur en de framebeugel/kast gemonteerde temperatuurzender die afzonderlijk van de temperatuursensor worden geïnstalleerd. De zender is verdeeld in geïsoleerd type en niet-geïsoleerd type door de verwerkte methode van invoer- en uitgangssignaal. De geïntegreerde temperatuurzender verwijst naar de zender die is gemonteerd in de terminale behuizing van de thermokoppel of thermistor, waardoor het thermokoppel of thermistor direct een standaardsignaal van 4 ~ 20 mA/dc of 1 ~ 5V/dc van de meetlocatie kan uitvoeren. Over het algemeen worden tweedraadsleet gebruikt als zowel de stroomlijn als de signaalstrook.

Hoofdtechnische parameter: de voeding moet de DC -spanning van 24V ± 10%uitvoeren. Isolatieweerstand moet groter zijn dan of gelijk zijn aan 50MΩ. Weerstand moet groter zijn dan of gelijk zijn aan 300Ω onder werkstroom van 4 ~ 20 mA. Geïmplementeerde normen zijn temperatuurzenders voor gebruik in industriële process-maat- en besturingssystemen (GB/T 28473-2012) en integratieve temperatuurtransducer (JB/T 12599-2016).

Zender met twee-draads technologie.

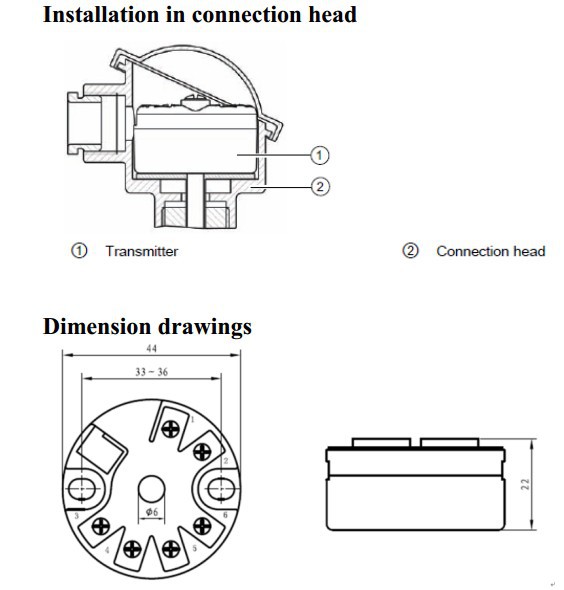

Installatie in verbindingskoppen van de temperatuursensor.

Uitgangssignaal
Leveringsspanning: 12… 30VDC
Normale lusstroom: 4 ... 20 mA
Max. load: (uaux {{{0}}} v) /0.022Ω
Stroom buiten het bereik: onder lager bereik 3,84 mA
Over bovenste bereik: 20,5 mA
Sensorbreuk of kortstondig: 3,6 mA of 22,8 mA, configureerbaar
Nominale voorwaarden
Bewerkingstemperatuur: -40… +80 diploma
Opslagtemperatuur: -40… +80 diploma
Relatieve vochtigheid: minder dan of gelijk aan 98%, condenseren
Elektromagnetische compatibiliteit: volgens GB/T 18268-2000
Bouw
Materiaal: plastic
Gewicht: 25G
Dwarsdoorsnede van de aansluitende kabels Max. 2,5 mm2
Beschermingsgraad: IP40
