Type E thermokoppel draad

Productenbeschrijving

Type E thermokoppel draad wordt verdeeld in het uitbreidings-type en compensatietype volgens het kernmateriaal, normaal type (VV) en warmtebestendig type (FF, BB) volgens de bedrijfstemperatuur, en normale klasse en precisieklasse volgens de nauwkeurigheid bepaald door thermo-elektrische kenmerken. Om de meetnauwkeurigheid te garanderen, moet de compensatiedraad met hetzelfde type code worden gebruikt tussen het thermokoppel en het display -instrument. Het is niet toegestaan om gewone koperen draden en kabels of compensatiedraden te gebruiken, zijn niet duidelijk op hun consistentie.

Productnaam

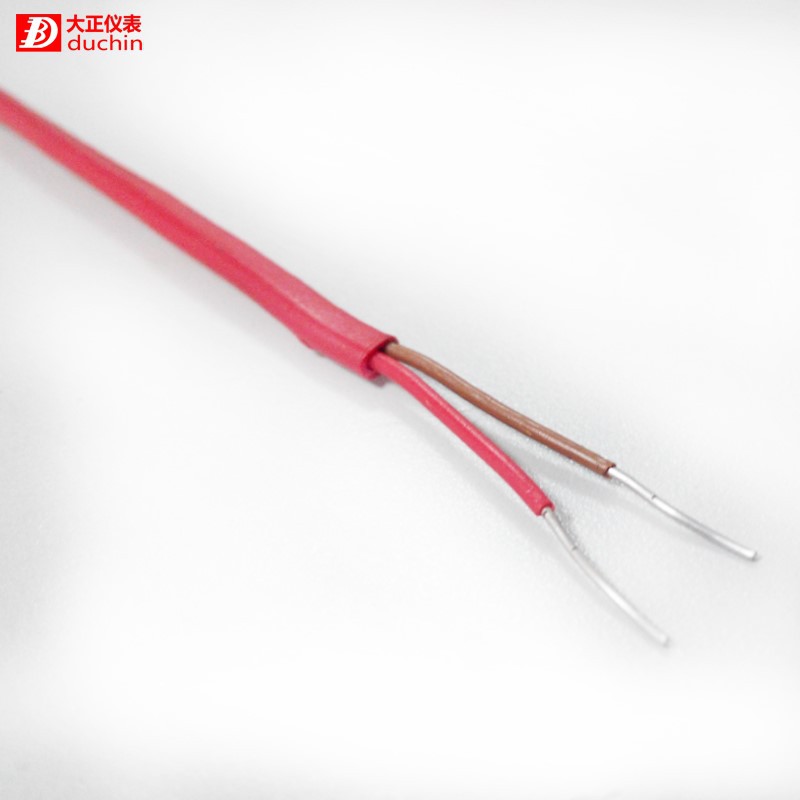

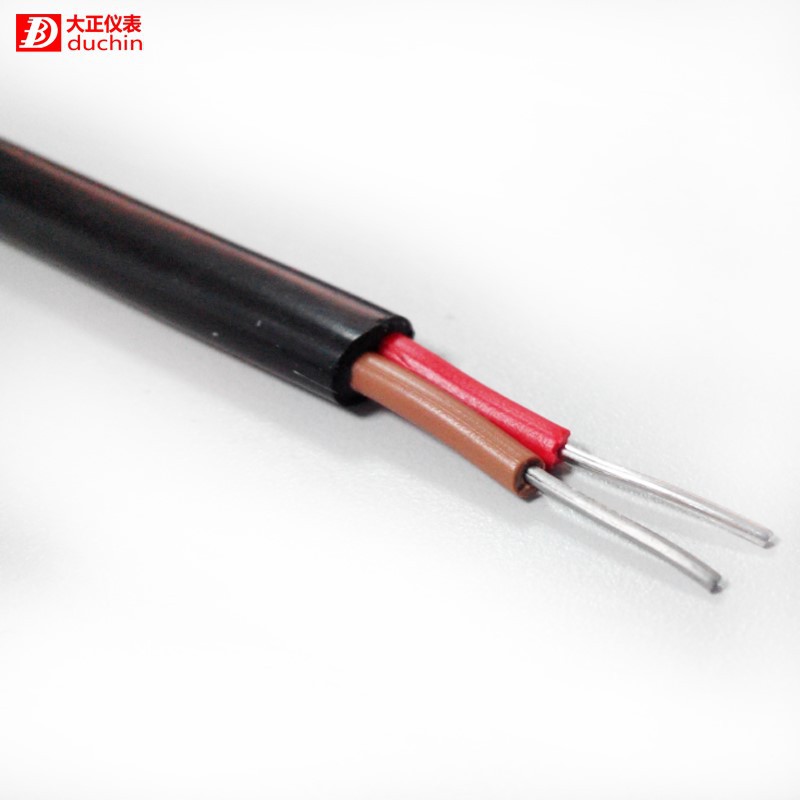

Type E thermokoppel draad

Kalibratie

Geleider

Nicr-Constantan

Type

Compensatietype

Uitbreidingstype

Isolatie

materiaal

PVC

PTFE

Glasvezel

Siliconen

Bescherming

materiaal

PVC

PTFE

Glasvezel

Siliconen

KERN

Cross-sectional Vs. DIAMETER

{{0}}}. 2-0. 2mm²-φ0.52

{{0}}}. 5-0. 5mm²-φ0.8

1. 0-1. 0 mm²-φ1.13

1. 5-1. 5mm²-φ1.37

2. {5-2. 5mm²-φ1.76

Kerntype

Stevig

Gestrand

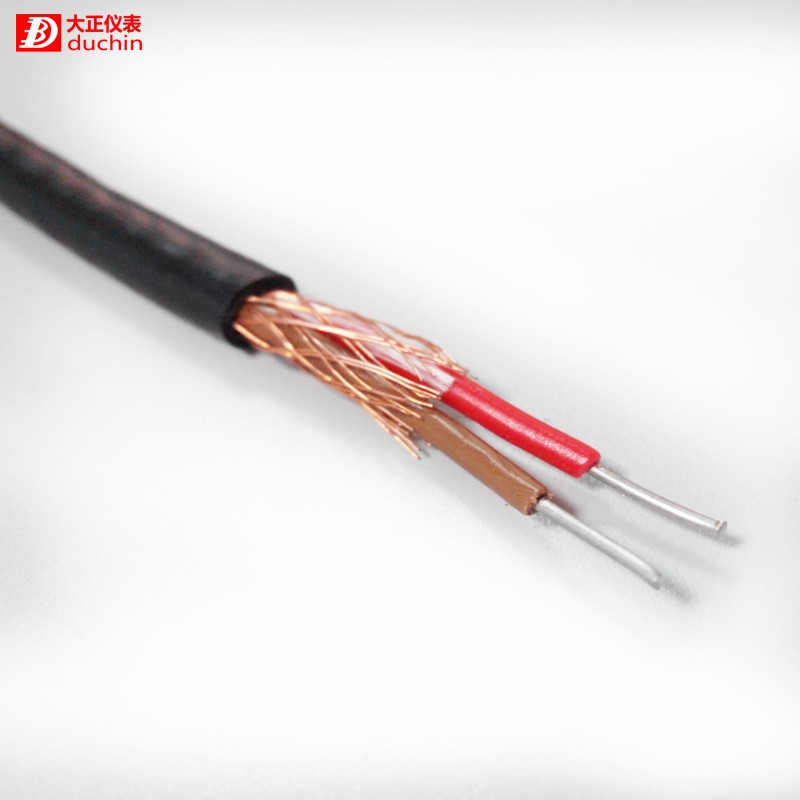

Afscherming

LAAG

Koper

Draad

Staaldraad

Doel om een compensatiedraad te gebruiken

(1) Verplaats het referentie -uiteinde van het thermokoppel van de hoge temperatuur naar de plaats waar de omgevingstemperatuur stabieler is.
(2) Bewaar veel kostbare en zeldzame metalen materialen die worden gebruikt bij de productie van thermische elektroden.
(3) Het gebruik van compensatiedraden is handig voor de installatie en het leggen van lijnen.
(4) Het vervangen van de thermo -elektrode door een compensatiedraad door een dikkere diameter en een grote geleidbaarheid kan de weerstand van de thermokoppellus verminderen, die bevorderlijk is voor meet en automatische regeling.

Aantekeningen:Alle soorten compensatiedraden kunnen alleen worden gebruikt met het overeenkomstige type thermokoppel, dat wil zeggen allerlei thermokoppels en de bijpassende compensatiedraden moeten dezelfde thermo -elektrische kenmerken binnen de gespecificeerde temperatuur hebben.
