Producten Beschrijving

Belangrijkste kenmerken

Extreme druk en temperatuurbestendigheid: Werkt naadloos onder hoge druk en ultra{0}}hoge temperaturen (tot 2200 graden), waarbij de nauwkeurigheid behouden blijft in extreme industriële omgevingen.

Duurzame constructie: elementen van wolfraamreniumlegering met hoge smeltpunten, corrosiebestendigheid en anti-oxidatiecoating (optioneel) voor een langere levensduur.

Aanpasbare ontwerpen: Verkrijgbaar in verschillende mantelmaterialen (wolfraambuis, molybdeenbuis of tantaalbuis), diameters (4-8 mm), lengtes (100-2000 mm) en verbindingstypes (met schroefdraad, flens, snelkoppeling) om aan specifieke toepassingsvereisten te voldoen.

Stabiele signaaloverdracht: Uitgerust met compensatiekabels die bestand zijn tegen hoge- temperatuur-, waardoor signaalinterferentie wordt geminimaliseerd en een consistente gegevensuitvoer wordt gegarandeerd.

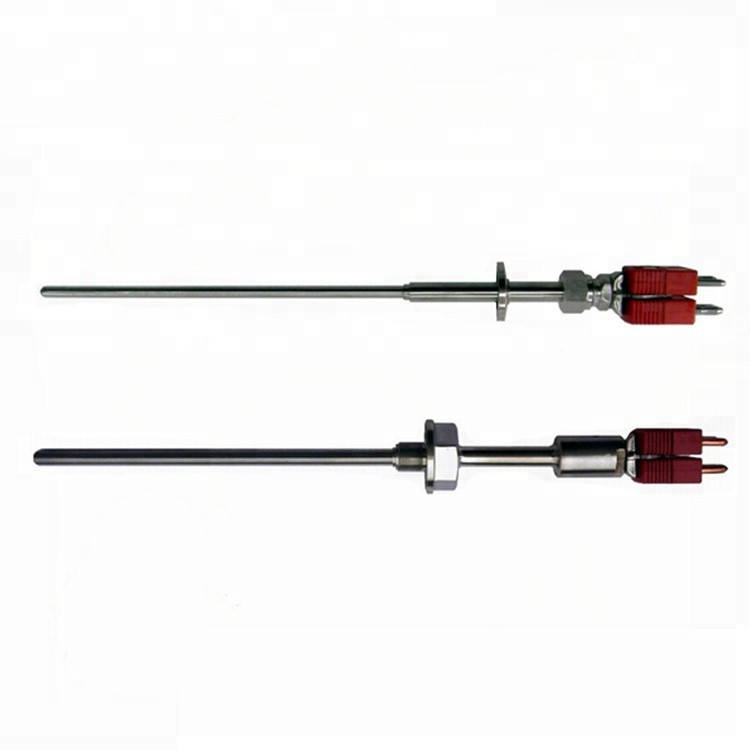

Productnaam	Hogedruk thermokoppel van wolfraam-renium
Thermo-element	C(Wre5/26),D(Wre3/25),A(Wre5/20)
Type	Eenvoudig of duplextype
Diameter thermo-element	φ0.5
Cijfer	0.5%,1.0%
Temperatuur	2000 graden
Lengte	Geef de totale lengte en de insteeklengte op
Diameter	4,6,8 mm
Buis	Mo (molybdeen) buis
isolatoren	Al2O3,HfO2
Functie	Drukbestendig ontwerp

Wij zijn een van de eerste bedrijven die zich bezighouden met onderzoek en ontwikkeling van wolfraam-rhenium-thermokoppels. Het hoge-temperatuur-hogedruk-wolfraam-rhenium-thermokoppel dat van toepassing zou kunnen zijn voor omgevingen van 2000 graden en de 1600 graden hoge-temperatuur-vacuümkalibratieapparaten voor thermokoppels werden eerst met succes door ons uitgewerkt. Onze producten in de categorie wolfraam-rhenium thermokoppels, die het grootste marktaandeel veroveren, werden beoordeeld als "China Instrument Extrodinar" en "Chongqing Famous Product".

Technische kenmerken

● Connectoren en aansluitdozen worden vaak gebruikt om de draden aan te sluiten.

● Om een vacuümomgeving met hoge druk te bestrijden, kunnen onze klanten de noodzaak aankaarten om het geïntegreerde anti-hoge- drukapparaat op het thermokoppel aan te passen.

● 4,0 graden of 0,5·t/graad tolerantie voor 1e klasse, 2e klasse tolerantie is 1,0·t/graad.

● Testkalibratie: deze kan alleen worden getest of gekalibreerd in vacuüm of inerte atmosfeer, de opgegeven maximale kalibratietemperatuur is 1700 graden.

Aanbevolen gebruik van temperatuur en omgeving

Bescherming buis	Buis buitendiameter	isolatoren	Max.Temp graad	Sollicitatie
ma	Φ4,6,8	BeO/HfO2	1800	Vacuüm, lucht
Ta	Φ4,6,8	BeO	2000
W	Φ6,8	HfO2	2200

Sollicitatie

W-Re-thermokoppels worden voornamelijk gebruikt voor hoge- temperatuurmetingen in de volgende gebieden:

Lucht- en ruimtevaart: het meten van extreme temperaturen in straal-/raketmotorsproeiers en hitteschildoppervlakken.
Vacuüm-/inerte atmosfeerovens: sinteren, warmtebehandeling en kristalgroeiprocessen (bijv. saffier) tot 2500 graden.
Metallurgie: temperatuurmeting van gesmolten metaal.
Onderzoek en ontwikkeling: materiaaltesten op hoge- temperatuur en gespecialiseerde kernreactoromgevingen.

Belangrijkste beperking: ze moeten worden gebruikt in zuurstof-vrije atmosferen (inert, waterstof of vacuüm) om snelle oxidatie te voorkomen. Veel voorkomende typen zijn Type C (W-5%Re versus W-26%Re), Type D (W-3%Re versus W-25%Re) en Type A (W-5%Re versus W-20%Re).

Voordelen van wolfraam-Rhenium-thermokoppels ten opzichte van platina-Rhodium-thermokoppels

Wolfraam-rhenium (W-Re) en platina-rhodium (Pt-Rh, voornamelijk typen S, R en B) thermokoppels zijn beide edel-metaalthermokoppels voor hoge- temperatuurmetingen, maar elk heeft zijn eigen focus. De belangrijkste voordelen van wolfraam-rhenium-thermokoppels worden op de volgende gebieden benadrukt:

1. Hogere maximale temperatuurlimiet

W-Re-thermokoppels: kunnen continu metingen verrichten tot ongeveer 2300 graden (bijvoorbeeld type WRe3-WRe25), en tot 3000 graden voor kortstondig gebruik onder bepaalde omstandigheden. Dit is hun belangrijkste voordeel.

Pt-Rh-thermokoppels: het meest hitte-type B (Pt-30%Rh/Pt-6%Rh) heeft een continue bovengrens van ongeveer 1700 graden, en bereikt op korte termijn 1800 graden. Typen S en R zijn lager (rond de 1600 graden).

Conclusie: Voor extreme temperatuurmetingen boven de 1800 graden zijn W-Re-thermokoppels vrijwel de enige keuze.

2. Aanzienlijk kostenvoordeel

W-Re thermokoppels: gebruik wolfraam en renium. Hoewel renium ook een edelmetaal is, zijn de kosten ervan veel lager dan die van platina. AW-Re-thermokoppel kost doorgaans slechts een-derde tot een-helft van een gelijkwaardig Pt-Rh-thermokoppel, of zelfs minder.

Pt-Rh-thermokoppels: gebruik platina en rhodium, beide extreem dure en vluchtige edelmetalen.

Conclusie: In scenario's met hoog-gebruik, wegwerptoepassingen of zware omstandigheden die vatbaar zijn voor schade, is het economische voordeel van W-Re-thermokoppels aanzienlijk.

3. Hogere thermo-elektrische EMF en gevoeligheid

W-Re-thermokoppels: genereren een veel hogere thermo-elektromotorische kracht (uitvoer-millivoltsignaal) in hoge- temperatuurbereiken vergeleken met Pt-Rh-thermokoppels. Bij 1600 graden is de output van WRe5-WRe26 bijvoorbeeld ongeveer 30 mV, terwijl Type B slechts ongeveer 12 mV is.

Voordeel: Een sterker signaal betekent relatief lagere eisen aan meetinstrumenten, een iets betere ruisimmuniteit en een verbeterde resolutie.

4. Hogere mechanische sterkte en slijtvastheid

W-Re thermokoppels: wolfraam-rheniumlegeringen zijn hard, hoge-sterkte en slijtvaster-, en minder gevoelig voor vervorming bij hoge temperaturen.

Pt-Rh-thermokoppels: Pt-Rh-legeringen zijn relatief zacht en gevoelig voor vergroving en verbrossing van de korrels na langdurig gebruik bij hoge- temperaturen, wat leidt tot verminderde mechanische sterkte.

Conclusie: In toepassingen met trillingen, slijtage of waarbij lange niet-ondersteunde lengtes nodig zijn, bieden W-Re-thermokoppels betrouwbaardere mechanische prestaties.

5. Snellere responstijd

Door het gebruik van fijnere draden (mogelijk gemaakt door hoge sterkte), kan de hete verbinding van W-Re-thermokoppels kleiner worden gemaakt, wat resulteert in een lagere thermische traagheid en een snellere respons.

Hoe te kiezen:

Kies een W-Re-thermokoppel wanneer: temperaturen boven 1800 graden worden gemeten; werkend in vacuüm, inerte of reducerende (waterstof) atmosferen; De kosten vormen een groot probleem, vooral bij toepassingen met verbruiksartikelen.

Kies een Pt-Rh-thermokoppel wanneer: metingen worden verricht in lucht of in een oxiderende atmosfeer (de meest voorkomende industriële omgeving); waarvoor een zeer hoge stabiliteit en nauwkeurigheid op lange termijn- vereist is; het temperatuurbereik ligt onder de 1800 graden en het budget laat dit toe.

Samenvattend zijn wolfraam-rhenium-thermokoppels de "kosteneffectieve- kampioenen voor extreme temperaturen en speciale atmosferen", terwijl platina-rhodium-thermokoppels de "stabiele benchmarks zijn voor hoge- temperatuurmetingen in oxiderende atmosferen."

Waarom voor ons kiezen?

Professionele productie: meer dan 20 jaar ervaring in de productie van thermokoppels van wolfraam-renium, volgens ISO 9001- en CE-normen.

Maatwerkmogelijkheden: Het engineeringteam biedt oplossingen op maat op basis van uw specifieke druk-, temperatuur- en installatievereisten.

Strenge kwaliteitscontrole: 100% inspectie van grondstoffen, in-procestesten en eindkalibratie om de betrouwbaarheid van het product te garanderen.
