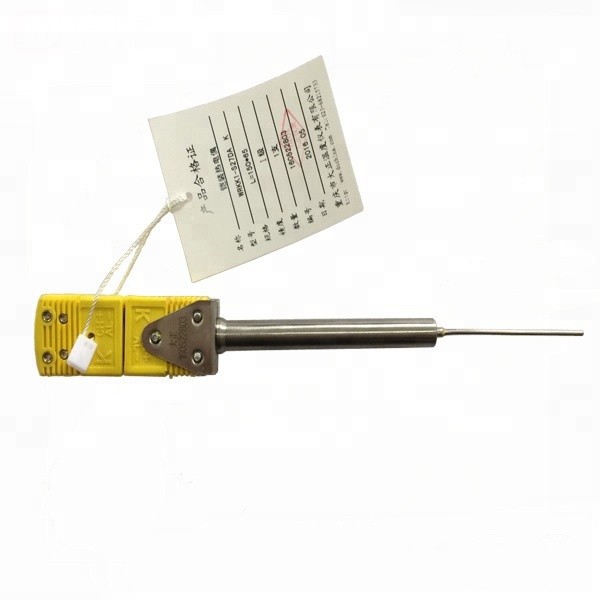

Verbindingsbuistype Gepantserd thermokoppel

Typecodes: K, N, E, J, T.
MIMS-mantelmaterialen: roestvrij staal, hittebestendig staal, hogetemperatuurlegering, corrosiebestendige legering, enz.
MIMS-kabeldiameters: voor thermokoppel, φ1, 2, 3, 4, 5, 6, 8, 10.
Lengte: Minimaal niet minder dan 50 mm.
Bedradingsmethoden: eenvoudig type, stekkertype, waterdicht type, explosiebestendig type, enz.

Producten Beschrijving

Gepantserde thermokoppels hebben veel voordelen ten opzichte van samengestelde producten, maar vanwege hun kleinere diameter hebben ze ook nadelen bij installatie en gebruik. Het gepantserde thermokoppel van het verbindingsbuistype heeft alle kenmerken van conventionele gepantserde producten, is gebaseerd op de voordelen van de montage en sterkte van thermokoppels, lost de tekortkomingen van reguliere gepantserde producten op en behoort tot het structurele verbeteringsproduct van reguliere gepantserde producten, dat de conventioneel gepantserd thermokoppel behalve het eenvoudige type en geen fixatie.

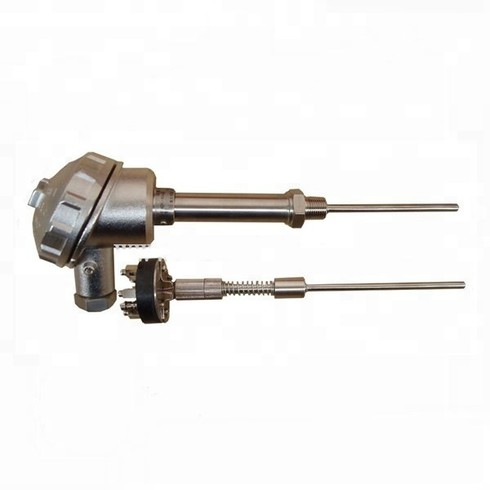

Het gepantserde thermokoppel van het verbindingsbuistype bestaat uit drie delen: het gepantserde thermokoppel, de verbindingspijp en de bijbehorende montagebevestiging, en het bedradingsapparaat. In de verbindingsbuis kan een veer worden geplaatst (deze kan hiervoor niet met de verbindingsbuis worden gelast), zodat er een goede uitzetting en samentrekking ontstaat tussen de kern en de verbindingsbuis om ervoor te zorgen dat de kern goed contact maakt met de bodem van de hete montagehuls.

Gepantserde thermokoppels van het verbindingsbuistype zijn op grote schaal gepopulariseerd en toegepast en hebben hun eigen series, vaak gebruikt met warme montagehulzen, en de technische parameters zijn precies dezelfde als die van conventionele gepantserde producten.

Toepassing en voordelen

Het wordt veel gebruikt in alle lagen van de bevolking in de industriële productie en detecteert automatisch de temperatuur van gassen (zoals elektrische ovens), vloeistoffen (zoals olietanks) en vaste stoffen (zoals metalen mallen). Het heeft de volgende kenmerken:
1) De structuur is eenvoudig, de technologie is geavanceerd en de diameter is 0.5~8.0, een totaal van 9 specificaties.
2) Geschikt voor massaproductie en lage kosten.
3) De diameter is klein en buigbaar en eenvoudig te installeren en te gebruiken
4) Een enkel product kan heel lang worden gemaakt.
5) Lage traagheid, snelle meetresponstijd

Mineraal geïsoleerd thermokoppel Foutlimiet

Thermo-element	Type	Foutgrenzen (± graad)/effectief temperatuurbereik (graad)
Thermo-element	Type	1 klas	2 klasse	3 klasse
NiCr10-NiSi3	K	1,5 of 0,4%t/-40~1000	2,5 of 0,75%t/-40~1200	2,5 of 1,5%t/-40~200
NiCrSi-NiSiMg	N	1,5 of 0,4%t/-40~1000	2,5 of 0,75%t/-40~1200	2,5 of 1,5%t/-40~200
NiCr-Constantaan	E	1,5 of 0,4%t/-40~800	2,5 of 0,75%t/-40~900	2,5 of 1,5%t/-40~200
Fe-Constantan	J	1,5 of 0,4%t/-40~750	2,5 of 0,75%t/-40~750	--
Koper-Constantaan	T	{{0}},5 of 0,4%t/-40~350	1.0 of 0,75%t/-40~350	1.0 of 1,5%t/-200~40
