1.Typeaanduiding De typeaanduiding van het thermokoppel moet voldoen aan de werkelijke bedrijfstemperatuurvereisten van de temperatuurmeetlocatie (zie "Aanbevolen bedrijfstemperatuurbereiken voor thermokoppels"). Voor aansluiting op het display-/regelinstrument met dezelfde typeaanduiding moeten compensatiekabels met dezelfde typeaanduiding worden gebruikt.

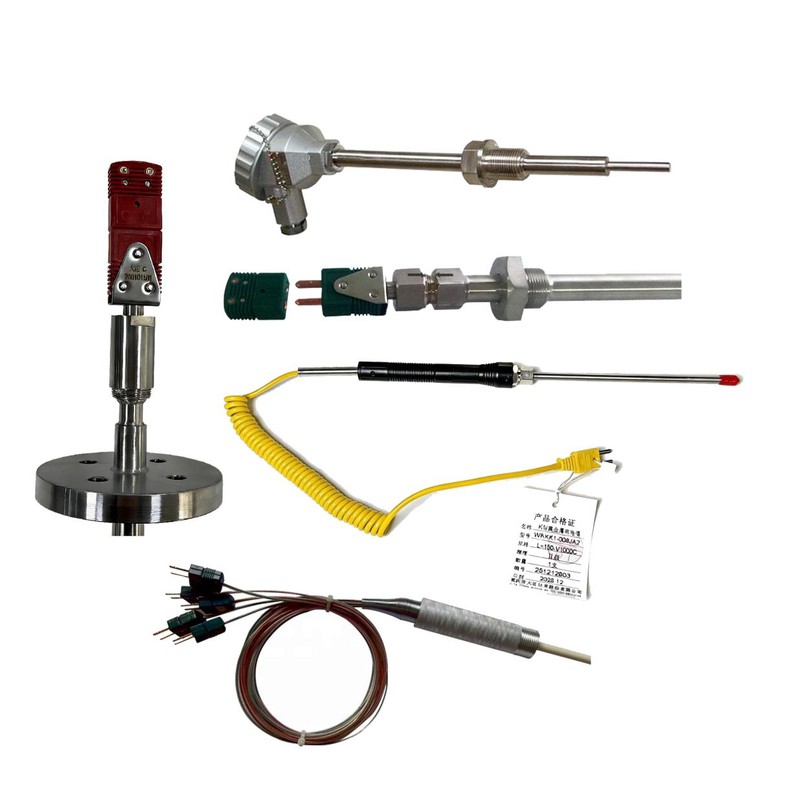

2. Verbindingstype meten Geassembleerde thermokoppels zijn over het algemeen van het geïsoleerde type en kunnen ook van het geaarde verbindingstype zijn (dat wil zeggen thermokoppels met lage- traagheid). Thermokoppelelementen kunnen ook direct worden gebruikt zonder beschermbuis. Mineraal- geïsoleerde (MI) thermokoppels omvatten geïsoleerde en geaarde typen; Over het algemeen wordt het geïsoleerde type gebruikt. Thermokoppels met geaarde verbinding hebben een snellere thermische responstijd, maar zijn gevoelig voor elektromagnetische interferentie, waardoor een betrouwbare aarding van de buitenmantel vereist is.
3. Beschermend buismateriaal
Algemene toepassingen: RVS 1Cr18Ni9Ti.
Corrosieve atmosferen: 1Cr18Ni12MoTi of SUS316L.
Sterk oxiderende media zoals zwavelzuur, salpeterzuur, zoutzuur: tantaalbuis of Hastelloy-legering.
Boven 900 graden: Hitte-bestendig staal Cr25Ti of SUS310S.
Boven 1000 graden: Hoge- temperatuurlegering of hoge- keramische buis van aluminiumoxide en korund.
Boven 1300 graden: keramische buis van korund.
Vacuüm-, inerte of reducerende atmosferen: buizen van aluminium, tantaal of wolfraam. Beschermbuizen van hoog- aluminiumoxide en korund zijn niet geschikt voor gebruik in atmosferen die vocht of reducerende gassen bevatten.
4. Diameter en lengte van de beschermbuis. Hoe groter de diameter van de beschermbuis, hoe langer de thermische responstijd en hoe beter de mechanische eigenschappen. Voor temperatuurmetingen onder 600 graden zonder speciale mechanische vereisten worden over het algemeen mineraal- geïsoleerde thermokoppels met kleinere diameters geselecteerd. Thermokoppels meten de temperatuur op het laspunt van de hete verbinding. De insteeklengte moet worden bepaald op basis van de procesvereisten. De totale lengte van het thermokoppel is over het algemeen insteeklengte + 150 of 100, of + 250.Om nauwkeurige temperatuurmetingen te garanderen, moet de insteeklengte van geassembleerde thermokoppels in het gemeten medium doorgaans meer dan 100 mm zijn.
5. Montage- en bevestigingsapparaat
Niet-afgedichte toepassingen: geen bevestigingsapparaat, beweegbare flens, beweegbare ferruledraad of beweegbare ferruleflens.
Afgedichte toepassingen: montage met schroefdraad of flens.
Gemeenschappelijke specificaties:
Geassembleerde thermokoppels: Veelgebruikte schroefdraad M27×2; flenzen φ95 (voor φ16 beschermbuis) of φ105 (voor φ20 beschermbuis).
MI-thermokoppels φ2/3/4: schroefdraad M12×1,5, ferruleflens φ55.
MI-thermokoppels φ5/6/8: schroefdraad M16×1,5, ferruleflens φ65.
Verbindingsbuis van MI-thermokoppels: Veelgebruikte schroefdraad M20×1,5.
6. Montage- en bedradingsapparaat Het montage- en bedradingsapparaat moet worden geselecteerd op gemak en betrouwbaarheid.
Mineraal-geïsoleerde thermokoppels zonder aansluitdoos: Keramisch klemmenbord, connectoren, beschermkap met compensatiekabel, beschermkap met metalen slang en compensatiekabel.
Geassembleerde thermokoppels zonder aansluitdoos: klemmenbord, eenvoudige bedradingspalen.Thermokoppels met aansluitdozen worden voornamelijk gebruikt in stofdichte, waterdichte en explosie-veilige omgevingen,
inclusief: waterdichte aansluitdoos, anti-spuitaansluitdoos, drukvaste aansluitdoos, aansluitdoos met lokaal display en meer- aansluitdoos.
