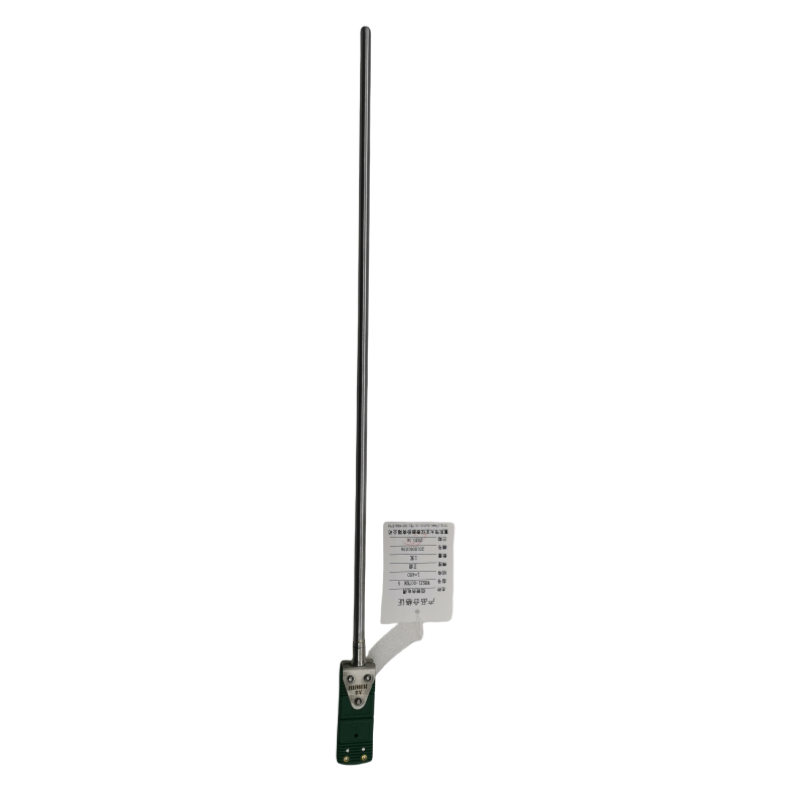

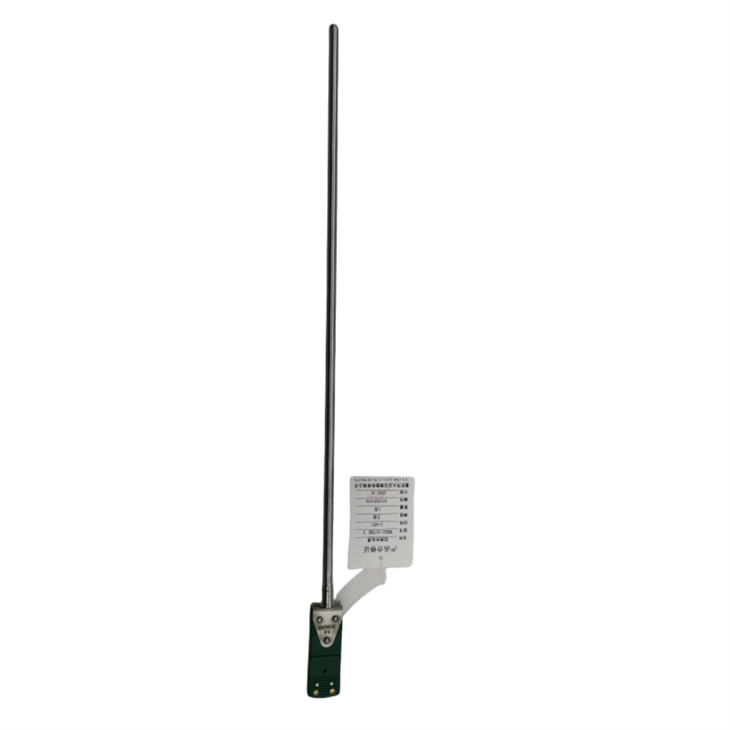

Omhulde platina rhodium thermokoppels

Mantel platina rhodium thermokoppels zijn samengesteld uit thermokoppel draden, beschermende mouwen en kabels of aansluitdozen, terwijl de beschermende mouwen zijn gemaakt van hoge temperatuur resistent materialen GH3030 of GH3039.

Functies

Het omhulde platina -rhodium -thermokoppel is een hoge precisietemperatuur - meetsensor, voornamelijk samengesteld uit platina - rhodiumlegeringsdraden, isolerende materialen en een metalen beschermende buis. Het wordt veel gebruikt bij de temperatuurmeting en controle van verschillende productieprocessen in industriële velden zoals ijzer en staal, metallurgie, petrochemische en glasvezel.

Werkprincipe

Op basis van het Seebeck -effect bestaat het thermokoppel uit twee verschillende metalen geleiders die aan elkaar zijn gelast om een gesloten lus te vormen. Wanneer er een temperatuurverschil tussen de twee uiteinden is, wordt een thermische elektromotorische kracht in de lus gegenereerd. Als de temperatuur van het ene uiteinde (het referentie -uiteinde) constant wordt gehouden, wordt de thermische elektromotorische kracht van de lus een enkele gewaardeerde functie van de temperatuur van het meetuiteinde.

Soorten

Veel voorkomende typen omvatten het enkele platina - rhodium thermokoppel (platina - rhodium 10 - platina) en het dubbele platina - rhodium thermokoppel (platina - rhodium 30 - platina - rhodium 6). De lange - term maximale bedrijfstemperatuur van het enkele platina - rhodium thermokoppel is 1300 graden en het korte - term maximum is 1600 graden. Het dubbele platina - rhodium thermokoppel kan werken bij een lange - term hoge temperatuur van 1600 graden en een korte - term hoge temperatuur van 1800 graden.

Voordelen

Dit soort thermokoppel heeft de voordelen van hoge nauwkeurigheid, goede stabiliteit, brede temperatuurmeetbereik, lange levensduur en hoge temperatuurweerstand. Het is geschikt voor gebruik bij het oxideren en inerte atmosferen en kan ook voor een korte tijd in een vacuüm worden gebruikt. Bovendien stelt de gepantserde structuur het in staat om trillingen, hoge druk en chemische corrosie te weerstaan, en het kan worden gebogen voor eenvoudige installatie.

Toepassingen

Het wordt voornamelijk gebruikt om de temperatuur van vloeistoffen, stoom, gasmedia en vaste oppervlakken in het bereik van 0 - 1800 graad in verschillende productieprocessen direct te meten of te regelen. Het wordt vaak gebruikt in combinatie met temperatuurzenders, controllers en weergave -instrumenten om een procescontrolesysteem te vormen.

Technische parameters

A. Diameter van beschermende buis: ф4 ф5 ф6 ф8

B. Materiaal: GH3030 GH3039

C. Nauwkeurigheidsniveau: ii.

D. Toepasselijk thermokoppelindexnummer: S Type B Type

e. Armor length: >300 mm

Het model en het meettemperatuurbereik

Type	Kalibratie	Temperatuurbereik ( rang )	Schede materiaal	Beschermingsbuis OD (mm)	Opmerking
Ptrh 10- pt	S	0~1200	GH3030 GH3039	Ф4 Ф5 Ф6 Ф8	Aangepaste producten
Ptrh 30- ptrh6	B	0~1200	GH3030 GH3039	Ф4 Ф5 Ф6 Ф8
Ptrh 10- pt	S	0~1300	GH3039	Ф6 Ф8
Ptrh 30- ptrh6	B	0~1300	GH3039	Ф6 Ф8
