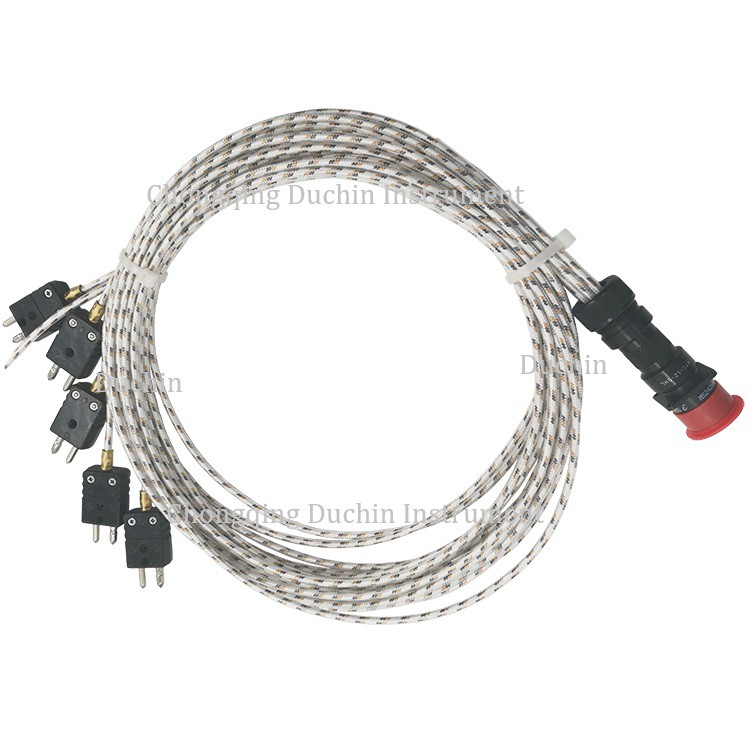

AMS2750 Meerpuntsthermokoppel-verlengkabel

De meerpuntsthermokoppelverlengkabelboom biedt een verbeterde kabelverbindingsoplossing en verkort de insteltijd voor hogedruksterilisatietoepassingen. Deze verlengkabelboom is verkrijgbaar in configuraties met 6, 12 of 24 kabels en beschikt over meerpolige connectoren aan het ene uiteinde en vrij zwevende, onafhankelijke mannelijke of vrouwelijke connectoren aan het andere uiteinde. Het ontwerp garandeert zowel nauwkeurigheid als langdurige betrouwbaarheid.

Producten Beschrijving

In 2019 aanvaardde Duchin Instrument de opdracht van COMAC (Commercial Aircraft Corporation of China, Ltd.) Shanghai en nam deel aan het MIIT's (Ministerie van Industrie en Informatietechnologie) 'Special Scientific Research on Civil Aircraft - Research on On-site kalibratietechnologie en meetgarantie Digitaal demonstratieplatform voor belangrijke prestatieparameters van thermische verwerkingsapparatuur' in het deelproject 'Ontwikkeling van verbruikbare thermokoppels'. Het door ons ontwikkelde flexibele thermokoppel is geïsoleerd met een hoog silicagehalte en afgeschermd door hittebestendig staaldraad. Het voldoet aan de AMS2750- en ASTM/E574-normen. Het heeft een maximale temperatuurmeting van 1000 graden, eersteklas nauwkeurigheid en een kop-staartafwijking van niet meer dan 0,6 graden. Er is geen geur bij het eerste gebruik, kan meerdere keren worden gebruikt op de maximale temperatuur.

Afgeleid van de technologie van flexibele thermokoppels, ontwikkelt Duchin een multi-circuit thermokoppel verlengkabelharnas, verbetert de kabelverbindingen en verkort de insteltijd voor hogedruksterilisatoren.

De thermokoppelkabelverbinding kan worden uitgevoerd op composietcomponenten met behulp van thermokoppels met heet gereedschap of lead/lag-thermokoppels ter voorbereiding op hogedruksterilisatie. Zodra het onderdeel in de autoclaaf is geplaatst, kan de bijbehorende kabelboom snel worden aangesloten op het thermokoppel van het onderdeel, waardoor de insteltijd aanzienlijk wordt verkort.

AMS2750 Flexibele thermokoppelkabel

Temperatuur:Geïsoleerd en connector geschikt voor meettemperaturen tot 200 graden

Tolerantie:1,1 graad maximaal 200 graden

Beschikbaar:Type J of K thermokoppelkabelsamenstellen

Schede:Geëxtrudeerde FEP, optionele PFA

Punten:Eén uiteinde met 6, 12 of 24 kabels, afgesloten met meerpinsconnectoren; ander vrij zwevend kabeluiteinde met onafhankelijke mannelijke of vrouwelijke connectoren.

Pinnen en stekkers:Individueel genummerd voor circuitidentificatie.

Kabellengte:Klant gespecificeerd
